کندانسور هوایی (Air-cooled condenser)، که نوعی مبدل حرارتی کلیدی در سیستمهای تبرید است، وظیفه انتقال حرارت مبرد داغ به هوای محیط و تکمیل چرخه سرمایش را بر عهده دارد. این فرآیند تقطیر، بدون مصرف آب انجام شده و آن را به گزینهای ایدهآل برای صرفهجویی در هزینهها و مناطق کمآب تبدیل کرده است.
بر همین اساس، آتا انرژی نیز این کندانسورها را در ظرفیت ۵ تا ۴۰۰ تن تبرید با ترکیب مواد اولیه با کیفیت و فناوریهای روز تولید میکند تا عملکرد حرارتی بینظیر و دوام طولانیمدت را تضمین کند. در نهایت، ضمن مطالعه راهنمای جامع فنی، میتوانید جهت مشاوره تخصصی، با تیم مهندسی ما در تماس باشید؛ بدین صورت دقیقترین و اقتصادیترین تصمیمات را برای پروژههای تهویه مطبوع خود بگیرید.
جهت دریافت فوری مشاوره فنی رایگان و استعلام قیمت کندانسور هوایی، با کارشناسان ما تماس بگیرید.
کندانسور هوایی واحدی است که مبرد داغ خروجی از کمپرسور را به مایع تبدیل میکند و حرارت جذبشده از فضای داخلی را به محیط بیرون منتقل مینماید. این فرآیند، چرخه سرمایش را تکمیل کرده و کارایی کل سیستم تهویه مطبوع و چیلرهای تراکمی را تضمین میکند.
در صورت اختلال در عملکرد کندانسور نیز، مصرف انرژی افزایش یافته و فشار مضاعفی به سایر قطعات وارد میشود، بنابراین شناخت وظیفه و عملکرد آن برای نگهداری و بهرهبرداری بهینه ضروری است.

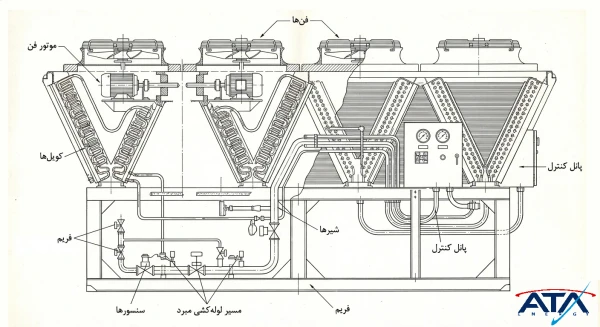

یک واحد کندانسور شامل ۷ بخش اصلی کویل، فین، فن، موتور فن، شاسی و بدنه، مدار مبرد و سینی تقطیر است.
کویل، قلب کندانسور محسوب میشود و شامل لولههایی (معمولاً از جنس مس یا آلومینیوم) است که مبرد داغ از درون آنها عبور میکند. این لولهها معمولاً به صورت مارپیچ یا شبکهای طراحی میشوند.
عملکرد آنها نیز بدین صورت است که حرارت مبرد از طریق دیواره لولهها به فینهای متصل به آنها منتقل میشود.
فینها، صفحات نازکی اغلب از جنس آلومینیوم هستند که به صورت متراکم و با فاصله کم به دور لولههای کویل متصل میشوند.
فینها سطح تبادل حرارت را به شدت افزایش میدهند. هوای عبوری از بین این فینها، حرارت را از آنها جذب کرده و به خارج از کندانسور منتقل میکند. طراحی و چگالی فینها نقش مهمی در بازدهی کندانسور دارد.
کندانسورهای هوایی، شامل یک یا چند فن محوری (Axial Fans) یا گریز از مرکز (Centrifugal Fans) هستند که برای مکش یا دمش هوا از روی کویل کندانسور استفاده میشوند.
فنها جریان اجباری هوا را روی فینها ایجاد میکنند تا حرارت به طور مؤثرتری از مبرد دفع شود. تعداد، اندازه و سرعت فنها بر اساس ظرفیت کندانسور و شرایط عملکردی تعیین میشوند.
موتور فن نیز، موتور الکتریکی است که نیروی لازم برای چرخش فنها را تامین میکند. در واقع با تبدیل انرژی الکتریکی به مکانیکی، فنها را به حرکت در میآورد.
بخش شاسی و بدنه، ساختار فلزی مستحکمی است (معمولاً از فولاد گالوانیزه یا آلومینیوم) که تمامی اجزای کندانسور را در خود جای میدهد و از آنها محافظت میکند.
علاوه بر محافظت فیزیکی نیز، به حفظ ساختار و پایداری کندانسور در برابر عوامل محیطی مانند باد، باران و لرزش کمک میکند.
مدار مبرد لولهکشی داخلی است که مبرد را از کمپرسور به کویل کندانسور و سپس به سمت شیر انبساط هدایت میکند. این مدار، در واقع مسیر گردش و جابجایی مبرد در کندانسور را تکمیل میکند.
در مواردی که رطوبت محیط منجر به شبنمزدگی روی کویلها شود (اگرچه در کندانسورهای هوا خنک رایج نیست)، این سینی میتواند برای جمعآوری آب حاصل از چگالش (تقطیر) تعبیه گردد. وظیفه اصلی آن نیز، جمعآوری و هدایت آب تقطیر شده به سمت خروجی است.
مبرد پس از خروج از کمپرسور وارد کویل کندانسور شده و با عبور هوا از فینها حرارت خود را به محیط منتقل میکند؛ این فرآیند در ۳ مرحله اصلی انجام میشود:
طراحی بهینه کویلها، انتخاب فن مناسب و کنترل دقیق فشار و دما، راندمان و پایداری عملکرد کندانسور را تضمین میکند.
نمودار P-H (فشار-آنتالپی) یا یک شماتیک ساده از چرخه تبرید که مراحل Desuperheating، Condensation و Subcooling را در کندانسور با فلشهای حرارتی یا تغییر فاز مبرد مشخص کند
دمای محیط اطراف کندانسور هوایی مستقیما بر دمای چگالش مبرد و راندمان سیستم تأثیر میگذارد؛ هرچه محیط خنکتر باشد، انتقال حرارت سریعتر انجام شده و ظرفیت سرمایش افزایش مییابد.
لازم به ذکر است که عملکرد کندانسور هوایی بر اساس دمای حباب خشک (Dry-Bulb Temperature) محیط سنجیده میشود و نه دمای حباب تر (Wet-bulb temperature). مهندسان ما در آتا انرژی نیز، طراحی را بر اساس حداکثر دمای حباب خشک منطقه نصب انجام میدهند تا در گرمترین شرایط نیز، عملکرد کندانسور تضمین شود.
اختلاف دمای چگالش (دلتا T)، که فاصله دمایی بین مبرد داغ درون کویل و هوای محیط اطراف است، مهمترین عامل کیفی تعیینکننده ابعاد فیزیکی و راندمان اقتصادی کندانسور هوایی محسوب میشود.
انتخاب دلتا کوچک در طراحی (اختلاف دمای کم)، مستلزم سطح انتقال حرارت بزرگتر (کویل بزرگتر و فن بیشتر) است. این انتخاب راندمان انرژی را به شدت افزایش داده و مصرف برق کمپرسور را کاهش میدهد، اما باعث افزایش هزینه اولیه ساخت و ابعاد فیزیکی کندانسور میشود.
در مقابل، انتخاب دلتا بزرگ (اختلاف دمای زیاد) کندانسور را کوچکتر و ارزانتر میکند، اما به قیمت کاهش راندمان سیستم و افزایش قابل توجه مصرف برق سالیانه تمام میشود. بنابراین، انتخاب بهینه دلتا، یک تعادل مهندسی بین هزینه اولیه سرمایهگذاری و هزینههای عملیاتی درازمدت پروژه است
کویل فینتیوب و کویل میکروکانال، ۲ نوع کویل در کندانسور هوایی هستند که رایجترند. انتخاب بین این ۲ نوع نیز، بستگی به ظرفیت پروژه، شرایط آبوهوایی و بودجه کارفرما دارد.
کویل فینتیوب بهدلیل افزایش سطح انتقال حرارت، دوام بالا و مقرونبهصرفهبودن، رایجترین کویل در کندانسورهای صنعتی و چیلرهای بزرگ محسوب میشود.

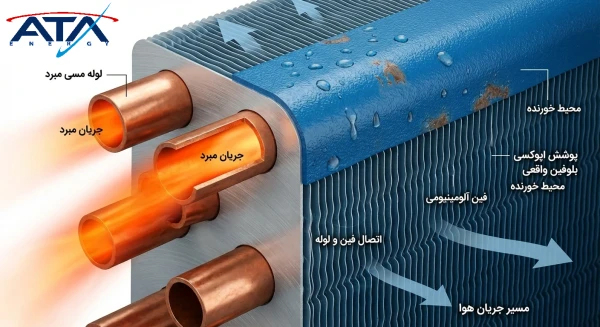

در کندانسورهای آتا انرژی، لولهها عموماً از جنس مس با خلوص بالا (بهدلیل رسانایی حرارتی عالی) و فینها از جنس آلومینیوم (جهت سبکی و دفع سریع حرارت) ساخته میشوند. همچنین، برای محیطهای بسیار خورنده، کویلهای با پوشش اپوکسی (مانند کویل Blue Fin یا Gold Fin) بهصورت سفارشی قابل تولید هستند تا مقاومت در برابر خوردگی افزایش یابد.

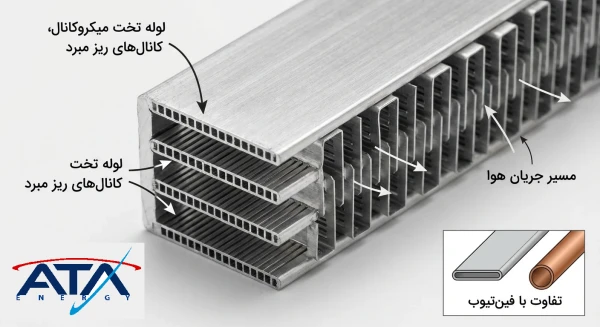

کویلهای میکروکانال بهدلیل وزن کم، مصرف مبرد پایین و راندمان حرارتی بالا، گزینهای استاندارد در چیلرهای مدرن و سیستمهایی با تمرکز بر صرفهجویی انرژی هستند.
لازم به ذکر است به دلیل تراکم بالای فینها در کویلهای میکروکانال، استفاده از آنها در محیطهای بسیار غبارآلود یا پرزدار مانند صنایع نساجی توصیه نمیشود؛ چرا که احتمال گرفتگی کویل و افت شدید راندمان وجود دارد.

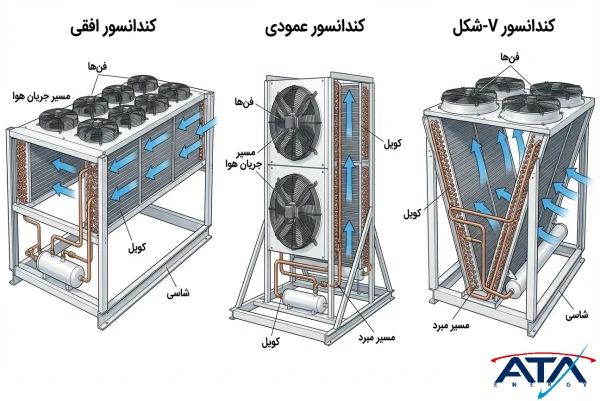

انتخاب شکل ظاهری کندانسور بر اساس محدودیتهای فضای نصب (ارتفاع، سطح اشغال) و نیاز به تهویه مناسب انجام میشود. کندانسورهای هوایی بر اساس چیدمان کویل به ۳ دسته رایج زیر تقسیم میشوند:
کندانسور هوایی بهدلیل حذف مصرف آب و نیاز نداشتن به برج خنککننده، در بسیاری از صنایع و پروژههای ساختمانی جایگزین مدلهای آبی شده است. مهمترین کاربردهای آن عبارتند از:
در صنایع پتروشیمی، تولید اسید و داروسازی که حجم بخار بالاست، کندانسور هوایی ابزار اصلی چگالش و بازیابی بخار محسوب میشود و بهطور مستقیم موجب صرفهجویی انرژی و کاهش هزینههای عملیاتی میگردد.
کندانسورهای هوایی آتا انرژی در ظرفیتهای ۵ تا ۴۰۰ تن تبرید (TR) تولید میشوند و با مشخصات زیر بهصورت تولید سفارشی و عرضه مستقیم به مشتریان ارائه میگردند.
طراحی و ساخت این کندانسورها مطابق با استانداردهای معتبر HVAC و الزامات ایمنی صورت میگیرد.
کندانسورهای هوایی (Air-Cooled Condensers) با طراحی افقی یا عمودی (Horizontal or Vertical Discharge)، مناسب برای کاربردهای مختلف تهویه مطبوع و فرآیندی
ترموستاتهای محیطی (Ambient Thermostats) یا کنترلکنندههای فشار (Pressure Switches) جهت مدیریت هوشمند عملکرد فنها، متناسب با دمای محیط و فشار سیستم
سازگار با انواع مبردهای رایج (مانند R-410A، R-134a ،R-407C) و مبردهای دوستدار محیطزیست (مانند R-32 و R-454B) بر اساس درخواست مشتری
جهت دسترسی به اطلاعات فنی انواع کندانسور هوایی آتا انرژی، کاتالوگ زیر را دانلود کنید.
نگهداری منظم و اصولی کندانسور از خرابیهای پرهزینه جلوگیری میکند. برای عملکرد بهینه سیستم تهویه مطبوع، رعایت نکات زیر توصیه میشود:
از آنجایی که کندانسور هوایی یک تجهیز مهندسی است که بهصورت سفارشی و بر اساس نیاز دقیق پروژه طراحی میشود، ارائه یک عدد ثابت برای قیمت آن امکانپذیر نیست و باید با بررسی عوامل تخصصی زیر تعیین گردد:
روشن است که انتخاب هوشمندانه کندانسور، هزینه اولیه را توجیه کرده و کارایی، طول عمر و راحتی استفاده از سیستم تهویه مطبوع را بهینه میکند.
برای اطلاع از لیست قیمت کندانسور هوایی با کارشناسان فروش آتا انرژی تماس بگیرید.
فرآیند طراحی و ساخت کندانسورهای هوایی در آتا انرژی، با تمرکز بر عملکرد بهینه و کیفیت ساخت، مطابق با نیاز دقیق پروژه شما انجام میشود. این مراحل تحت نظارت کارشناسان دارای صلاحیت حرفهای (دارای رتبه پیمانکاری تأسیسات و تجهیزات) تضمین شده و تیم ما در تمامی مراحل زیر در کنار شماست:
آتا انرژی با بیش از ۱۰ سال تجربه در طراحی و تولید انواع تجهیزات سرمایشی و تهویه مطبوع، توانسته است جایگاه قابلاعتمادی در میان شرکتهای تولیدی این حوزه به دست آورد. مزایای سفارش خرید از این مجموعه عبارتند از:
لازم به ذکر است فروش این محصول و انواع سیستمهای تهویه مطبوع و سرمایشی و خدمات مربوطه در سراسر ایران و کشورهای منطقه صورت میگیرد.
کندانسور هوایی افقی معمولا برای فضاهای محدود و پروژههایی با ارتفاع کم استفاده میشود، در حالی که مدل عمودی برای تهویه بهتر و جریان هوای بیشتر طراحی شده است. انتخاب بین این ۲ مدل به محل نصب و ظرفیت مورد نیاز بستگی دارد.
کندانسور فن دار با استفاده از فنهای قدرتمند، سرعت انتقال حرارت را افزایش میدهد و بازدهی سیستم را در شرایط دمایی مختلف بالا میبرد. این نوع کندانسور برای مناطق گرم یا پروژههایی با بار حرارتی بالا گزینهای بهینه است.
در کندانسور هوایی فن دار، خنکسازی مبرد توسط جریان هوای اجباری انجام میشود، اما در مدلهای بدون فن، اتکا به جریان طبیعی هوا است. به همین دلیل، کندانسور فن دار بازده بالاتر و عملکرد پایدارتری در تمام فصول دارند.
قیمت کندانسور فن دار بر اساس ظرفیت سرمایشی، تعداد فنها، نوع کویل، جنس بدنه و برند سازنده تعیین میشود. معمولا کندانسورهای صنعتی یا سفارشی قیمت بالاتری نسبت به مدلهای خانگی دارند.
کندانسورهای هوا خنک به دلیل نصب آسان، عدم نیاز به برج خنککن و هزینه نگهداری پایین، بیشتر در پروژههای مسکونی، تجاری و صنعتی با محدودیت مصرف آب استفاده میشوند.
آتا انرژی با ارائه مشاوره تخصصی، پیشفاکتور دقیق و خدمات پس از فروش کامل، فروش کندانسور هوایی را برای پروژههای مختلف انجام میدهد.
وظیفه کندانسور در چیلر و سیستمهای سرمایشی، دفع گرمای جذبشده از محیط و خنکسازی مبرد است. عملکرد صحیح این بخش مستقیما بر راندمان، مصرف انرژی و عمر مفید کل سیستم تأثیر دارد. به همین دلیل انتخاب کندانسور هوایی با طراحی دقیق، جنس مناسب و ظرفیت متناسب با پروژه، یکی از مهمترین تصمیمات در طراحی سیستمهای تهویه مطبوع محسوب میشود.
