فن کویل کانالی (Ducted FCU)، یک سیستم تهویه مطبوع متمرکز توکار است که با فشار استاتیکی بالا و ظرفیت هوادهی گسترده، سرمایش و گرمایش یکنواخت چند زون مجزا را توسط شبکه کانال تأمین میکند. این راهحل مهندسی، ایدهآل برای فضاهای وسیع مانند لابیها و سالنها و ساختمانهایی با فضای محدود سقف کاذب است.
در ادامه، راهنمای تخصصی خرید، مشخصات فنی و نحوه انتخاب بهینهترین مدل را (دو یا چهار لولهای با برگشت هوا از زیر یا پشت) بخوانید. اما اگر نیاز فوری به دریافت مشاوره رایگان و استعلام قیمت از تولید کننده دارید با مشاوران آتا انرژی تماس بگیرید.

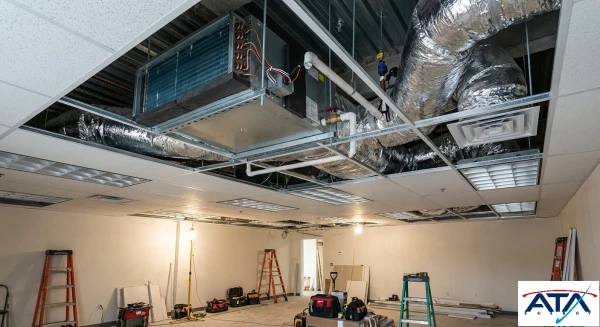

فن کویل کانالی یا داکت فن کویل (Ducted Fan Coil Unit) یک واحد تهویه مطبوع مرکزی است. این دستگاه هوا را از محیط جذب کرده، آن را از روی کویلها عبور میدهد تا سرد یا گرم شود و سپس از طریق کانالهای هوا به نقاط مختلف ساختمان توزیع میکند. برخلاف فن کویل های زمینی یا فن کویل سقفی روکار، مدل کانالی به صورت توکار در سقف کاذب نصب میشود و ظاهر ساختمان را حفظ میکند.
فن کویل کانالی در کجا استفاده میشود؟ کاربرد این دستگاه در مکانهایی است که نیاز به توزیع یکنواخت هوا و کنترل مستقل دما دارند:

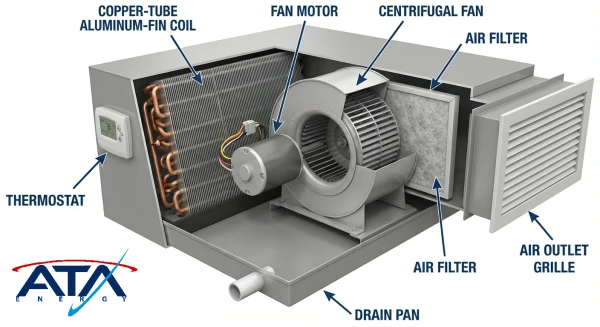

هر فن کویل کانالی از اجزای کلیدی تشکیل شده که کیفیت آنها مستقیماً بر عملکرد دستگاه تاثیر میگذارد؛ این اجزا عبارتند از:
در ادامه هر قطعه را به طور تخصصی بررسی میکنیم.
کویل ها از لولههای مسی با فین آلومینیومی ساخته شدهاند که آب سرد یا گرم (بسته به فصل) درون آنها جریان دارد. وظیفه اصلی کویل، تبادل حرارتی با هوای عبوری است، بهطوریکه هوا در تماس با کویل سرد یا گرم شده و دمای مطبوع به محیط منتقل میشود.
کیفیت و عملکرد این کویلها، اغلب با استانداردهای تخصصی مانند AHRI 410 و AHRI 440 ارزیابی میشود.
الکتروموتور نیروی چرخش فن را تأمین میکند. این موتور دارای شفت و بلبرینگ است که برای کاهش صدا و افزایش کارایی طراحی شدهاند. معمولاً موتور چند سرعته است تا بتوان سرعت فن را متناسب با نیاز محیط تنظیم کرد و مصرف انرژی بهینه شود.
فن سانتریفیوژ با پرههای مخصوص هوا را از اطراف کویل میکشد و به سمت کانالها هدایت میکند. این نوع فن به دلیل راندمان بالا و صدای کم، در فن کویلهای کانالی محبوب است. پرههای فن معمولاً از جنس فلز یا پلاستیک مقاوم ساخته میشوند.
فیلترها از ورود گرد و غبار و ذرات معلق به فن کویل جلوگیری میکنند و باعث افزایش عمر مفید کویل و موتور میشوند. معمولاً قابل شستشو بوده و باید به صورت دورهای تعویض یا تمیز شوند تا عملکرد دستگاه حفظ شود.
سینی درین در زیر کویل قرار دارد و آب متراکم (تقطیر شده) ناشی از تماس هوا با کویل سرد را جمعآوری و تخلیه میکند تا از نفوذ رطوبت جلوگیری شود.
ترموستات قطعهای حیاتی است که دمای هوای خروجی فن کویل را تنظیم و کنترل میکند. این دستگاه دمای محیط را اندازهگیری کرده و فرمان تنظیم دور موتور را میدهد تا دمای مورد نظر حفظ شود. انواع ترموستات شامل مکانیکی (آنالوگ) و دیجیتال هستند.
در پروژههای بزرگ و هوشمند، فن کویل از طریق کارتهای شبکه به سیستم مدیریت ساختمان (BMS) متصل میشود تا کنترل متمرکز دما و مصرف انرژی ممکن شود.
دمپر که معمولاً به صورت دستی یا اتوماتیک نصب میشود، برای تنظیم میزان هوای ورودی یا خروجی به کانالها و اتاقها به کار میرود. این قطعه به بهتر شدن کنترل هوا و افزایش راندمان سیستم کمک میکند و همچنین به جلوگیری از هدررفت انرژی کمک میکند.
فن کویلهای کانالی معمولاً بر اساس فشار استاتیک (با واحد پاسکال) و ظرفیت هوادهی یا دبی هوا ( با واحد فوت مکعب بر دقیقه CFM) دستهبندی میشوند:
در ادامه هر مورد را بررسی میکنیم.
فن کویل کانالی فشار پایین (Low ESP)، دارای فشار استاتیکی تقریباً ۱۰ تا ۲۰ پاسکال است و بیشتر برای فضاهای کوچک تا متوسط استفاده میشود. ویژگی اصلی آن صدای بسیار پایین و مصرف انرژی کمتر است که باعث میشود برای محیطهای مسکونی، دفاتر کار کوچک و فضاهای محدود بسیار مناسب باشند.
فن کویل کانالی با فشار متوسط (Medium ESP) ضمن حفظ نسبی صرفهجویی انرژی، توانایی هوادهی را در فضاهای بزرگتر با کانالکشی طولانیتر دارد. فشار استاتیک این مدلها معمولاً در بازه ۲۰ تا ۵۰ پاسکال قرار دارد. این نوع فن کویلها برای ساختمانهای اداری متوسط، مدارس و فضاهای تجاری کوچک بسیار کاربردیاند.
فن کویل کانالی فشار بالا دارای فشار استاتیکی بین ۷۰ تا ۱۰۰ پاسکال یا بیشتر هستند و برای پروژههای بزرگ مانند بیمارستانها، هتلها، مراکز تجاری و فضاهای صنعتی طراحی شدهاند. این مدلها به لطف فشار بالای خود قادرند هوا را در کانالهای طولانی و پیچیده پرتاب کنند.
فن کویلهای کانالی بر اساس محل فیزیکی ورود هوای برگشتی به ۲ پیکربندی مهندسی مجزای برگشت هوا از زیر یا برگشت هوا از پشت تقسیم میشوند؛ این تمایز، حیاتیترین عامل در طراحی شبکه کانال برگشت هوا و مدیریت ارتفاع سقف کاذب است.
در این مدل دهانه مکش هوا در صفحه زیرین فن کویل (عمود بر جریان اصلی پرتاب) قرار دارد. مزیت طراحی آن نیز حذف نیاز به کانالکشی اختصاصی برای هوای برگشت در پشت دستگاه است. این دستگاه مناسب برای پروژههایی است که با محدودیت شدید ارتفاع در سقف کاذب مواجه اند یا دسترسی به فضای پشتی دستگاه سخت است. در این حالت، هوای برگشتی معمولاً مستقیماً از یک دریچه بزرگ که زیر یونیت قرار میگیرد، جذب میشود.
این طراحی، دهانه مکش را در انتهای دستگاه (همجهت با طول یونیت) قرار میدهد و مستقیماً به کانال برگشت متصل میشود. همچنین امکان اختلاط دقیق هوای تازه را از طریق دمپرها فراهم میکند و برای پروژههایی با نیاز به کنترل و فیلتراسیون متمرکز هوا ایدهآل است. با این حال، نیاز به فضای بیشتری در طول و عمق سقف کاذب دارد.

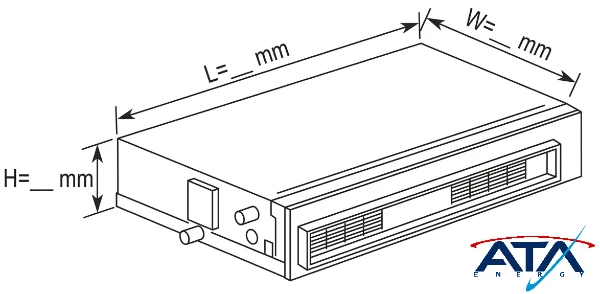

ابعاد فن کویل کانالی مستقیماً به ظرفیت هوادهی و مدل دستگاه بستگی دارد. هرچه ظرفیت هوادهی بیشتر باشد، ابعاد دستگاه بزرگتر و وزن آن سنگینتر خواهد بود تا بتواند حجم هوای بیشتری را جابجا کند.
در جدول زیر ابعاد و وزن تقریبی و رایج فن کویلهای کانالی بر اساس ظرفیت آنها نوشته شده است:
ظرفیت (CFM) | طول (cm) | عرض (cm) | ارتفاع (cm) | وزن تقریبی (kg) |
| ۲۰۰-۴۰۰ | ۸۰ | ۵۰ | ۳۰ | ۲۵ |
| ۶۰۰-۸۰۰ | ۱۰۰ | ۶۰ | ۳۵ | ۴۰ |
| ۱۰۰۰-۲۰۰۰ | ۱۲۰ | ۷۰ | ۴۰ | ۶۰ |
ظرفیت سرمایش یا گرمایش فن کویل کانالی نشاندهنده مقدار هوای مطبوعی است که دستگاه میتواند در یک دقیقه پخش کند. این ظرفیت باید متناسب با حجم فضا و بار حرارتی یا سرمایشی آن انتخاب شود تا به طور مؤثر دمای محیط را کنترل کند و عملکرد سیستم کاهش نیابد. به طور کلی:
جهت اطلاع از ابعاد و ظرفیت دقیق فن کویل کانالی مناسب پروژهتان، با کارشناسان ما تماس بگیرید.
فن کویلهای کانالی مزایا و معایب خاصی دارند که باید هنگام انتخاب در نظر گرفته شوند؛ مزایا و معایب فن کویل کانالی عبارتند از:
انتخاب فن کویل کانالی مناسب، تاثیر مستقیمی بر راحتی، مصرف انرژی و هزینههای نگهداری ساختمان دارد. در ادامه مواردی که باید هنگام خرید فن کویل کانالی به آنها توجه شود را بررسی کردیم.
ظرفیت دستگاه (بر حسب CFM) باید دقیقاً با بار حرارتی فضا مطابقت داشته باشد. انتخاب ظرفیت بیش از حد، مصرف انرژی را افزایش میدهد و ظرفیت پایین، تهویه ناکافی ایجاد میکند. ابعاد فن کویل نیز باید با فضای سقف کاذب هماهنگ باشد.
حتماً فضای کافی برای لولهکشی، عایقکاری و دسترسی سرویس را در نظر بگیرید.
موتورهای EC یا BLDC با راندمان بالا و صدای کم (زیر ۳۵ دسیبل) انتخاب کنید. فنهای باکیفیت و معتبر، فشار استاتیک پایدار در کانالهای طولانی ایجاد میکنند.
به گارانتی معتبر و خدمات پس از فروش توجه کنید. بهتر است حداقل ۱۸ ماه گارانتی و ۵ تا ۱۰ سال خدمات را مدنظر قرار دهید.
دستگاههای با رتبه انرژی A++ یا موتورهای اینورتر، تا ۴۰ درصد صرفهجویی ایجاد کرده و مصرف برق را به حداقل میرسانند.

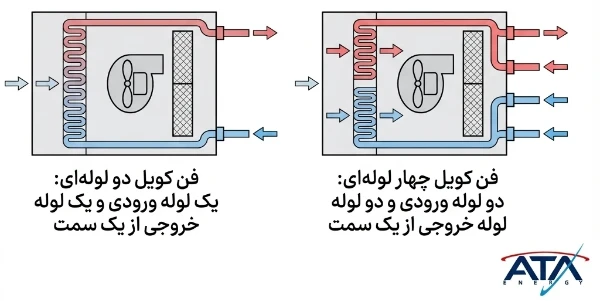

کویلها میتوانند به صورت ۲ لولهای (تکفصل) یا ۴ لولهای (دوفصل) باشند. در فن کویلهای ۴ لوله، امکان تنظیم همزمان سرمایش و گرمایش وجود دارد و در نوع ۲ لوله، هر بار نیاز به تعویض یا تغییر مسیر آب است.
بدنه و قسمتهای داخلی باید در برابر رطوبت، زنگزدگی و خوردگی مخصوصاً در محیطهای مرطوب مقاوم باشد. به طور کلی بدنه گالوانیزه با پوشش اپوکسی و عایق صوتی/حرارتی تزریقی (فوم پلییورتان کلاس B1) ضروری است.
آتا انرژی آفاق با تکیه بر تخصص و حساسیت در انجام کار و بهرهگیری از تکنسینهای حرفهای، فن کویلهای کانالی پرفشار را با کیفیت بالا با ویژگیهای زیر تولید میکند:
جهت اطلاع از مشخصات کامل، ظرفیت و ابعاد انواع فن کویل آتا انرژی، کاتالوگ زیر را دانلود کنید.
قیمت فن کویل کانالی در بازار ایران به طور تقریبی بین ۳۰ تا ۸۰ میلیون تومان است. این بازه با توجه به عوامل مختلفی همچون ظرفیت هوادهی (CFM)، نوع فن کویل (دو لوله یا چهار لوله)، کیفیت موتور و فن، برند محصول و خدمات پس از فروش تغییر میکند.
برای اطلاع از قیمت روز فن کویل کانالی، با کارشناسان ما تماس بگیرید.
عوامل موثر بر قیمت قیمت فن کویل کانالی شامل موارد زیر است:
۱. ظرفیت فن کویل: بالاتر بودن ظرفیت هوادهی قیمت محصول را افزایش میدهد.
۲. کیفیت و برند موتور و فن: استفاده از موتورهای با کیفیت، کمصدا و مصرف بهینه انرژی تاثیر زیادی بر قیمت دارد.
۳. متریال ساخت و عایقبندی: بدنه مقاوم، عایق صوتی و حرارتی و پوشش ضدزنگ هزینه تولید را بالاتر میبرد.
۴. خدمات پس از فروش و گارانتی: ارائه گارانتی معتبر و تامین قطعات اصلی نیز در قیمت تاثیرگذار است.
۵. هزینههای جانبی مانند کانالکشی: علاوه بر قیمت فن کویل، هزینه نصب کانال و تجهیزات مرتبط معمولا جداگانه محاسبه میشود.
۶. نوسانات نرخ ارز: واردات قطعات و مواد اولیه باعث میشود قیمت فن کویل کانالی تحت تاثیر نرخ ارز قرار گیرد و ممکن است در بازههای زمانی مختلف تغییر کند.
در آتا انرژی آفاق، ما فن کویلهای کانالی فشار بالا را با بالاترین کیفیت در ظرفیتهای ۸۰۰ تا ۲۴۰۰ CFM، تولید و در سراسر ایران و کشورهای منطقه عرضه میکنیم. ما بر پشتوانه تخصص فنی، رتبه پیمانکاری تأسیسات و گواهی صلاحیت ایمنی HSE به عنوان تولید کننده سیستمهای یکپارچه HVAC، اجرای ایمن و مطمئن پروژهها حتی پروههای حساس بیمارستانی و نفت و گاز را تضمین میکنیم.
همچنین با مشاوره تخصصی رایگان، کمک میکنیم تا سیستمی متناسب با نیازهایتان انتخاب کنید. از محاسبه ظرفیت تا خدمات سریع نصب و اجرای سیستم های تهویه مطبوع، همه چیز برای رضایت شما طراحی شدهاست.
خرید فن کویل کانالی سقفی یا به طور کلی خرید سیستم های تهویه مطبوع از آتا انرژی آفاق یک معامله نیست، بلکه یک سرمایهگذاری مطمئن با مزایای رقابتی زیر است:
در آتا انرژی آفاق، فرایند سفارش انواع فن کویل و ساخت و تحویل آن، با شفافیت و سرعت طبق مراحل زیر انجام میشود تا پروژههای شما بدون تأخیر پیش برود:
۱. تماس تلفنی و دریافت مشاوره اولیه توسط کارشناسان متخصص
۲. ثبت استعلام
۳. بازدید فنی یا جلسه حضوری جهت بررسی پروژه
۴. ارائه پیشنهاد فنی-مالی شفاف (شامل نقشههای اجرایی، محاسبات بار حرارتی، مشخصات فنی و قیمت نهایی)
۵. امضای قرارداد
۶. طراحی، ساخت سفارشی و گزارش عملکرد
۷. تحویل، نصب و راهاندازی در محل توسط تیم حرفهای آتا انرژی همراه با آموزش بهرهبرداری
۸. فعالسازی گارانتی ۱۸ ماهه و خدمات پس از فروش
فن کویل کانالی معمولاً در داخل کانالهای سقف یا دیوار نصب میشود و برای توزیع هوا در فضاهای وسیعتر مناسب است، در حالی که فن کویل سقفی به طور مستقیم در سقف نصب شده و بیشتر در فضاهای محدود کاربرد دارد.
فن کویل کانالی معمولاً فقط برای یک زون وسیع یا چند زون کوچک به کار میرود و تهویه مکانیکی هوای تازه ندارد (مگر با دریچه هوای تازه کوچک)، اما هواساز یک واحد مرکزی بزرگتر برای چند طبقه یا کل ساختمان است، حجم هوای تازه را کاملاً کنترل میکند و از تجهیزاتی مانند رطوبتزن، کویلهای متعدد و فیلتراسیون پیشرفتهتر برخوردار است.
داکت اسپلیت یک سیستم مستقل با سیکل تبرید مستقیم است که رطوبتگیری قوی دارد. در مقابل، فن کویل کانالی (متصل به چیلر/بویلر) کنترل دمای مستقلتری برای هر زون فراهم میکند و برای پروژههای بزرگ و بلندمدت کارایی بیشتری ارائه میدهد.
خیر، فن کویلهای کانالی پرفشار برای کانالهای طولانی و فضاهای بزرگ طراحی شدهاند و استفاده آنها در فضاهای کوچک معمولاً مناسب نیست.
ظرفیت هوادهی، کیفیت و برند موتور و فن، نوع کویل، متریال ساخت، نوسانات نرخ ارز و روش نصب فن کویل کانالی از عوامل اصلی تاثیرگذار بر قیمت هستند.
ابعاد بر اساس ظرفیت متغیر است و معمولاً باید با فضای نصب و کانالهای پروژه هماهنگ باشد.
تمیز نگه داشتن فیلترها، بررسی دورهای کویلها و موتور، اطمینان از عملکرد صحیح فن و انجام سرویسهای دورهای از اصول نگهداری صحیح فن کویل کانالی هستند.
در این مطلب به بررسی کامل فن کویلهای کانالی پرداختیم. این دستگاه توانایی توزیع یکنواخت هوا در مساحت وسیع را دارد و برای محیطهایی که نیاز به کنترل دقیق دما و رطوبت دارند، مانند ساختمانهای اداری، تجاری، بیمارستانها و انبارها، بسیار کارآمد است. بهتر است هنگام خرید به نکاتی مانند ظرفیت مناسب دستگاه، کیفیت موتور و فن، نوع کویل، مصرف انرژی، سطح صدا و خدمات پس از فروش توجه کنید تا بهترین انتخاب را داشته باشید.
