فن کویل زمینی (Floor Standing FCU)، راهکار بهینه برای تأمین سرمایش و گرمایش مستقل هر زون است. این دستگاه با ساختار روکار و طراحی کمصدا، نصب سریع و آسان را بدون نیاز به سقف کاذب ممکن میکند.
آتا انرژی این مدلها را در ظرفیت هوادهی ۲۰۰ تا ۱۲۰۰ CFM (برای پوشش وسیعترین فضاها) تولید میکند. ما ضمن ارائه مدلهای بالا زن و رو به رو زن، ۱۸ ماه گارانتی رسمی و مشاوره فنی رایگان را برای انتخاب بهینهترین مدل دو لولهای یا چهار لولهای تضمین میکنیم.
جهت مشاوره فنی و استعلام قیمت فن کویل، با مهندسان ما در آتا انرژی آفاق تماس بگیرید.

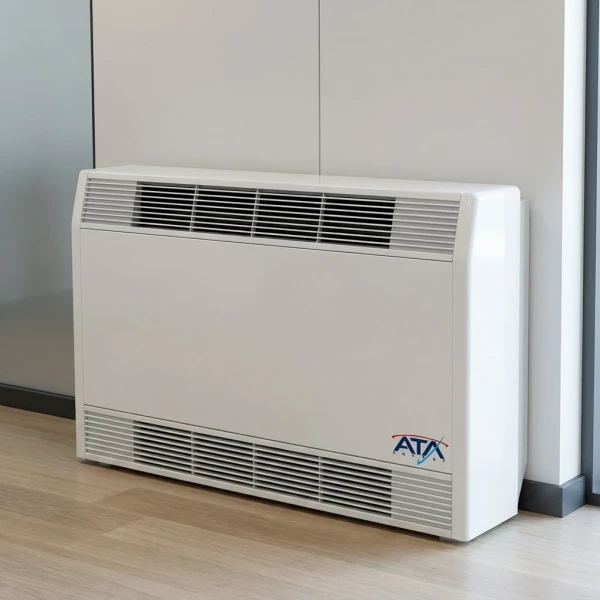

فن کویل زمینی (Floor Fan Coil Units) که به فن کویل عمودی نیز شناخته میشود، به صورت عمودی روی زمین نصب میشود و عملکردی مشابه رادیاتور دارد. این دستگاه، هوای محیط را از طریق مکش وارد محفظه داخلی خود کرده، سپس با عبور از روی کویلهای حاوی آب گرم یا سرد، دمای هوا را تغییر داده و آن را به فضای اتاق بازمیگرداند.
فنکویل زمینی به دلیل انعطافپذیری در نصب و عملکرد، در مکانهای مختلفی کاربرد دارد. برخی از مهمترین کاربردهای این دستگاه عبارتند از:
فن کویل زمینی از ۲ بخش اصلی مبدل حرارتی (کویل) و فن (دمنده) تشکیل شده است. این محصول با دریافت آب سرد یا گرم از سیستم مرکزی، آن را از طریق کویل حرارتی به جریان درمیآورد. فن دستگاه، هوای محیط را از روی کویل عبور داده و بسته به نیاز، هوای خنک یا گرم را با راندمان بالا در فضا پخش میکند.
میتوان گفت نحوه کار فن کویل زمینی به صورت یک فرآیند سریع، کمصدا و با مصرف انرژی بهینه میباشد، که آن را به گزینهای ایدهآل برای تهویه مدرن تبدیل کرده است.
برای دستیابی به حداقل صدای عملیاتی و حداکثر راندمان انرژی، فن کویلهای مدرن از موتورهای EC (Electronically Commutated) استفاده میکنند. این موتورها علاوه بر کاهش چشمگیر مصرف برق، امکان کنترل دقیق جریان هوا را فراهم میکنند و نویز را به حداقل میرسانند.

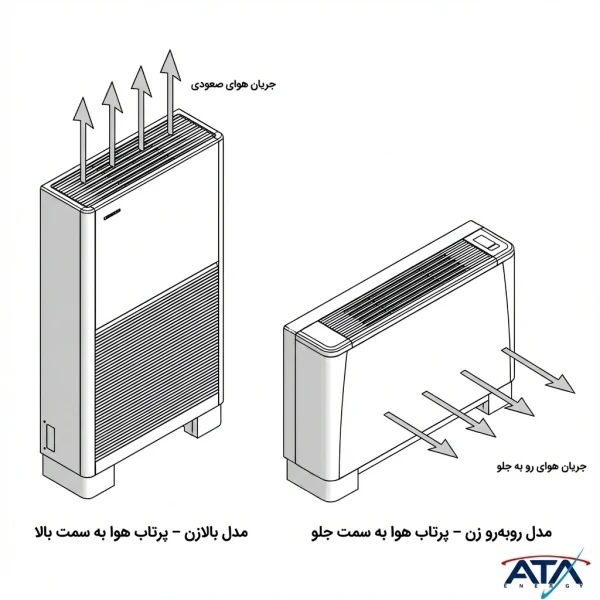

فن کویل های زمینی بر اساس جهت پرتاب هوا (دمش باد)، عمدتاً به ۲ نوع «بالا زن» و «روبهرو زن یا شیبدار» تقسیم میشوند.
لازم به ذکر است هریک از این مدلها بر اساس طراحی دریچه خروجی، جریان هوای مطبوع را به شیوهای خاص در محیط پخش میکنند و انتخاب آنها به عواملی مانند اندازه فضا، ارتفاع سقف و غیره بستگی دارد.
ویژگیهای کلیدی فن کویل زمینی بالازن عبارتند از:
این مدل هوا را به صورت عمودی و رو به بالا پرتاب میکند. این طراحی باعث میشود هوای خنک یا گرم به طور یکنواخت در کل فضا، به ویژه در ارتفاعات بالاتر، توزیع شود و از ایجاد نقاط مرده جلوگیری کند.
ویژگیهای کلیدی فن کویل زمینی روبهرو زن عبارتند از:
فن کویل روبهرو زن با پرتاب مستقیم هوا به سمت جلو، گزینهای ایدهآل برای فضاهایی است که نیاز به جریان هوای افقی و مستقیم دارند. این مدل شبیه به رادیاتورهای ایستاده عمل میکند و هوا را از جلو به عقب محیط هدایت میکند.
جهت دریافت مشاوره تخصصی رایگان فن کویل زمینی، با کارشناسان آتا انرژی آفاق تماس بگیرید:

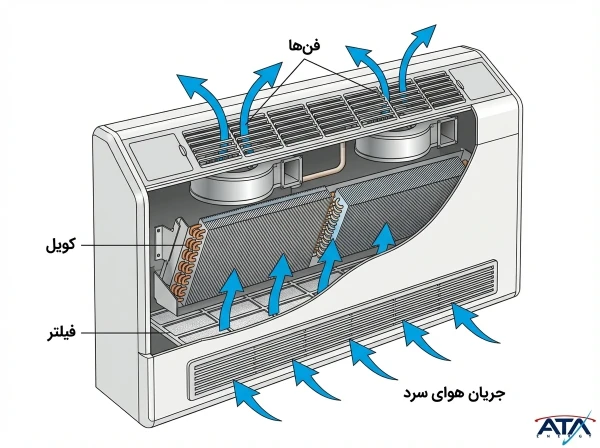

اجزای فن کویل زمینی کوچک و بزرگ عبارتند از:
در ادامه هر یک از این اجزا را به طور تخصصی بررسی میکنیم.
بدنه فن کویل زمینی معمولاً از فولاد گالوانیزه یا پلاستیک فشرده با کیفیت ساخته میشود. این مواد مقاوم در برابر رطوبت و خوردگی هستند و طول عمر دستگاه را افزایش میدهند.
فن و موتور دمنده وظیفه گردش هوای محیط را بر عهده دارند. موتورهای دمنده امروزی با فناوری کمصدا و مصرف انرژی پایین طراحی میشوند. فنهای چندسرعته نیز امکان تنظیم جریان هوا را برای راحتی بیشتر فراهم میکنند.
کویل حرارتی از لولههای مسی یا آلومینیومی با پرههای تبادل حرارت تشکیل شده است. آب سرد یا گرم از چیلر یا بویلر در کویل جریان یافته و با عبور هوا، دمای محیط را تنظیم میکند. طراحی بهینه کویل راندمان دستگاه را افزایش میدهد.
فیلتر هوا، ذرات گردوغبار و آلایندهها را از هوای ورودی حذف میکند. این فیلترها معمولاً قابل شستشو یا تعویض هستند و کیفیت هوای خروجی را بهبود میبخشند، که برای محیطهای حساس مانند بیمارستانها بسیار مهم است.
ترموستات و پنل کنترل امکان تنظیم دما، سرعت فن و حالتهای عملکرد را فراهم میکنند. مدلهای پیشرفته دارای نمایشگر دیجیتال و قابلیت اتصال به سیستمهای هوشمند هستند، که استفاده از دستگاه را سادهتر میکند.

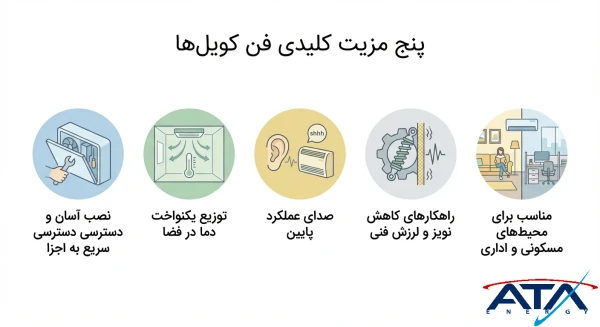

فن کویل زمینی با تمرکز بر نصب آسان و دسترسی سریع، توزیع یکنواخت دما و عملکرد کمصدا، یک راهکار بهینه برای تأمین تهویه مطبوع در انواع فضاهای اداری و مسکونی است. در ادامه، به بررسی مهمترین مزایای FCU زمینی میپردازیم.
فن کویل زمینی برخلاف فن کویل سقفی توکار که نیاز به دسترسی به سقف کاذب دارد، روی زمین قرار گرفته و فرآیند نصب آن سریع و بدون پیچیدگی است. این ویژگی نهتنها هزینههای نصب را کاهش میدهد، بلکه تعمیر و نگهداری را نیز آسانتر میکند.
فن کویل زمینی به گونهای طراحی شده که جریان هوای گرم یا سرد را بهصورت یکنواخت در سراسر محیط پخش میکند. این ویژگی باعث میشود دمای اتاق در تمام نقاط یکسان باشد و از ایجاد نقاط سرد یا گرم جلوگیری شود. این مزیت بهویژه در فضاهای بزرگتر مانند ادارات یا سالنهای پذیرایی اهمیت دارد.
یکی از دغدغههای اصلی کاربران سیستمهای تهویه مطبوع، صدای بلند و آزاردهنده دستگاه است. فن کویلهای زمینی مدرن، از موتورهای کمصدا و فنهای پیشرفته استفاده میکنند که عملکردی بیصدا یا حداقل نویز دارند. این ویژگی باعث میشود که انواع فن کویل زمینی بی صدا برای محیطهایی مانند منازل، دفاتر کاری و حتی بیمارستانها گزینهای ایدهآل باشند.
کاهش نویز فن کویل زمینی با استفاده از عایقبندی داخلی فایبرگلاس دو چگالی (که ارتعاشات را تضعیف میکند) و همچنین پایههای ضد ارتعاش (برای جلوگیری از انتقال صدا به سازه ساختمان) به دست میآید.
فن کویل زمینی به دلیل طراحیهای متنوع، برای انواع فضاها مناسب است. از آپارتمانهای کوچک گرفته تا دفاتر بزرگ، فروشگاهها، هتلها و مراکز آموزشی، این دستگاه میتواند نیازهای سرمایشی و گرمایشی را بهخوبی برآورده کند. بهویژه در مکانهایی که امکان نصب فن کویل کاستی یا سقفی وجود ندارد، فن کویل زمینی جایگزینی عالی محسوب میشود.
فن کویل زمینی با وجود مزایای متعدد مانند نصب آسان و توزیع یکنواخت دما، معایبی را به شرح زیر نیز دارد که ممکن است در انتخاب آن تاثیرگذار باشد.
فن کویل زمینی برخلاف فن کویل کاستی که در سقف نصب میشود و فضای مفید محیط را آزاد نگه میدارد، به فضای مشخصی روی زمین نیاز دارد. این موضوع در فضاهای کوچک مانند آپارتمانهای با متراژ پایین و یا دفاتر اداری با محدودیت فضا میتواند چالشبرانگیز باشد.
فن کویل زمینی برای حفظ عملکرد بهینه و طول عمر بالا نیاز به سرویس و نگهداری منظم دارد. این موضوع ممکن است برای برخی افراد بهعنوان یک نقطه ضعف تلقی شود، زیرا مستلزم صرف زمان و هزینه اضافی است.
توجه: سرویس منظم نهتنها کارایی دستگاه را حفظ میکند، بلکه از خرابیهای پرهزینه جلوگیری میکند. شرکت آتا انرژی آفاق، تخصصیترین خدمات نصب و نگهداری انواع سیستمهای تهویه را با استانداردهای روز دنیا ارائه میدهد.
فن کویل زمینی توکار و روکار برای عملکرد خود به یک سیستم مرکزی مانند چیلر یا بویلر وابسته است. این وابستگی میتواند بهعنوان یک محدودیت مطرح شود، زیرا کیفیت عملکرد دستگاه به کارایی سیستم مرکزی بستگی دارد.
برای اطمینان از مطابقت عملکرد فن کویل زمینی با نیازهای طراحی، توجه به مشخصات فنی جدول زیر ضروری است.
لازم به ذکر است سطوح سرعت فن حجم هوادهی (CFM) فن کویل در کاتالوگها معمولاً در ۳ حالت بیان میشود: H (سرعت بالا)، M (سرعت متوسط) و L (سرعت کم).
پارامتر فنی | اهمیت برای کاربر |
| ظرفیت هوادهی (CFM) | تعیین میکند که دستگاه تا چه حد میتواند بار حرارتی فضا را تأمین کند. |
| سطح صدا (Noise Level) | آسایش محیط را تعیین میکند. باید نویز دستگاه (dB) در سرعتهای کم و متوسط (L, M) برای محیطهای حساس بررسی شود. |
| ظرفیت سرمایشی/گرمایشی | توان گرمایش یا سرمایش (BTU/h یا کیلووات) دستگاه برای تطابق با بار حرارتی ساختمان. |
| افت فشار آب | تعیینکننده دبی آب در کویل است. مقدار کم، نشاندهنده حفظ جریان آب مناسب و ظرفیت حرارتی دستگاه است. |
| مصرف توان (وات) | نشاندهنده هزینه برق مصرفی و هزینههای عملیاتی دستگاه است. |
| ابعاد | ابعاد فن کویل زمینی، تعیینکننده میزان فضای اشغالی از کف و هماهنگی با طراحی داخلی است. |
آتا انرژی آفاق فن کویلهای زمینی خود را با بالاترین کیفیت فنی و تأکید بر راندمان انرژی و طول عمر بالا تولید میکند. مشخصات فنی تولیدات این شرکت مطابق با استاندارد جهانی ASHRAE در مدلهای زمینی بالا زن و رو به رو زن شامل موارد زیر است:
دسترسی به مشخصات و ظرفیتهای دقیق فنکویلهای آتا انرژی، در کاتالوگ زیر:
نصب فن کویل زمینی ایستاده و افقی شامل چند مرحله کلیدی از جمله انتخاب محل مناسب، اتصال لولهها، برقراری اتصالات برقی و آزمایش نهایی سیستم است.
انتخاب محل نصب جهت عملکرد بهینه فن کویل زمینی باید طوری باشد که جریان هوای آزاد را تضمین کند و در عین حال با دکوراسیون محیط هماهنگ باشد. همچنین دسترسی آسان را برای سرویسهای دورهای فراهم کند.

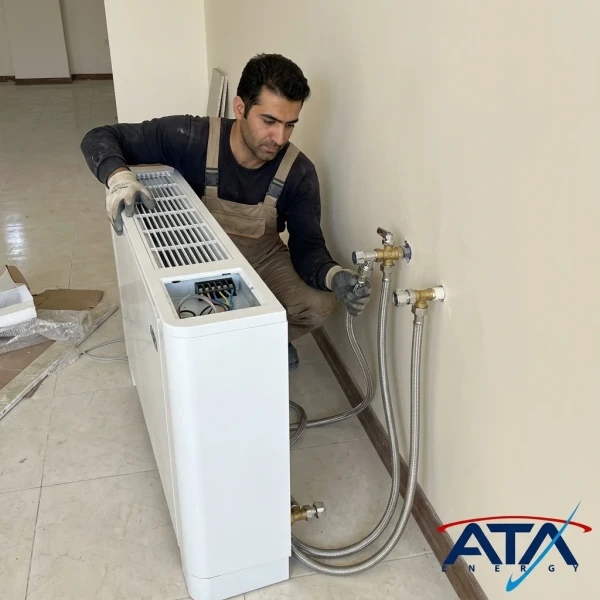

در مراحل نصب، لولههای آب سرد یا گرم از سیستم مرکزی (چیلر یا بویلر) به کویلهای دستگاه متصل میشوند. این فرآیند باید با دقت بالا و استفاده از عایقبندی مناسب انجام شود تا از نشتی و اتلاف انرژی جلوگیری گردد.
اتصالات برقی و نصب ترموستات برای کنترل عملکرد فن کویل زمینی ضروری هستند. این مرحله باید توسط تکنسین انجام شود تا ایمنی و کارایی تضمین شود.
آزمایش عملکرد سیستم پس از تکمیل مراحل نصب، برای اطمینان از کارکرد صحیح و بدون نقص دستگاه، ضروری است. این مرحله شامل بررسی سرعت فن، کنترل دمای آب ورودی و خروجی و تست نهایی برای اطمینان از نبود نشتی آب و عملکرد کمصدای دستگاه است.
برای نصب فن کویل زمینی بهتر است به نکات زیر توجه کنید:
قیمت انواع فن کویل زمینی بسته به عوامل مختلف متغیر است. به طور تقریبی مدلهای استاندارد ۲ لولهای از حدود ۲۰ میلیون تومان شروع میشود و تا ۶۰ میلیون تومان برای مدلهای پیشرفته ۴ لولهای با ظرفیت بالا میرسد.
عوامل مؤثر بر قیمت فن کویل زمینی عبارتند از:
برای استعلام قیمت روز فن کویل زمینی متناسب با ابعاد و نیاز پروژهتان، با کارشناسان آتا انرژی تماس بگیرید:
خرید فن کویل زمینی از تولیدکننده معتبر، تضمینکننده کیفیت و خدمات پس از فروش است. شرکت آتا انرژی آفاق، با بهرهگیری از خطوط تولید مدرن و دانش فنی بومی، فن کویلهای متنوعی از مدلهای پرتابل و خانگی تا صنعتی و سنگین را طراحی و تولید میکند.
آتا انرژی (تولید کننده سیستمهای یکپارچه HVAC) مزایای رقابتی خود را بر پایه تخصص فنی تولید، رتبههای پیمانکاری تأسیسات و گواهی صلاحیت ایمنی (HSE) بنا کرده است. این مزایا اجرای ایمن و مطمئن پروژههای حساس (بیمارستانی، دارویی و نفت و گاز) را تضمین میکنند.
این شرکت مفتخر است که محصولات و خدمات خود را نه تنها به پروژههای مختلف در سراسر ایران، بلکه به کشورهای منطقه نیز ارائه میدهد و تضمینکننده کیفیت و پشتیبانی فنی در سطح بینالمللی است.
شما با خرید فن کویل زمینی یا انواع محصولات تهویه مطبوع از شرکت آتا انرژی، از مزایای زیر بهرهمند میشوید:
در آتا انرژی آفاق، فرایند طراحی، ساخت و تحویل فن کویل با شفافیت و سرعت انجام میشود تا پروژههای شما بدون تاخیر پیش برود. به طور خلاصه این فرایند به شرح زیر است:
۱. تماس تلفنی و دریافت مشاوره اولیه توسط کارشناسان متخصص
۲. ثبت استعلام
۳. بازدید فنی یا جلسه حضوری جهت بررسی پروژه
۴. ارائه پیشنهاد فنی-مالی شفاف (شامل نقشههای اجرایی، ظرفیت، مشخصات فنی و قیمت نهایی)
۵. امضای قرارداد
۶. طراحی، ساخت سفارشی و گزارش عملکرد
۷. تحویل، نصب و راهاندازی در محل توسط تیم حرفهای آتا انرژی — همراه با آموزش بهرهبرداری
۸. فعالسازی گارانتی ۱۸ ماهه و خدمات پس از فروش
فن کویل زمینی روی کف نصب میشود و فضای کف را اشغال میکند، اما نصب و دسترسی به آن آسانتر است. در مقابل، فن کویل سقفی در سقف کاذب قرار میگیرد، فضای کمتری میگیرد اما تعمیر آن سختتر و هزینهبرتر است.
فن کویل زمینی روی کف نصب شده و برای تهویه موضعی استفاده میشود. فن کویل کانالی برای تهویه متمرکز چندین زون از طریق کانالکشی در سقف کاذب به کار میرود. در مقابل، فن کویل دیواری ظاهری شبیه اسپلیت دارد و مناسب فضاهای کوچک و نصب سریع است.
برای خانههای کوچک تا ۵۰ مترمربع، در صورتی که فضای کف کافی وجود داشته باشد، مدلهای کمظرفیت (۲۰۰-۴۰۰ CFM) روبهرو زن یا شیبدار توصیه میشود.
فن کویل زمینی با گردش آب سرد یا گرم از سیستم مرکزی در کویلهای خود، هوا را از روی کویلها عبور داده و توسط فن، هوای خنک یا گرم را بهصورت یکنواخت در فضا پخش میکند.
هزینه تقریبی نصب و راهاندازی فن کویل زمینی در ایران با توجه به نوسانات بازار و شرایط پروژه، متغیر است. برای استعلام لیست قیمت فن کویل زمینی و هزینه نصب، با مهندسان آتا انرژی آفاق ارتباط بگیرید.
بله، فن کویل زمینی با بدنه ضد زنگ (مانند پوشش گالوانیزه یا پلاستیک فشرده) و کویلهای مسی مقاوم در برابر خوردگی، برای مناطق مرطوب مناسب است.
فن کویل زمینی با نصب آسان، توزیع یکنواخت دما و صدای کم، گزینهای ایدهآل برای تهویه مطبوع در فضاهای مسکونی و اداری است، بهویژه مکانهایی که محدودیت فضای سقف در آنها وجود دارد. هرچند اشغال فضای کف و نیاز به سرویس دورهای از معایب آن است، اما با انتخاب مدل مناسب (مانند روبهرو زن برای فضاهای کوچک) و نگهداری منظم، عملکردی بهینه ارائه میدهد.
