چیلر هوا خنک (Air Cooled Ciller) که نوعی چیلر تراکمی است برای تأمین سرمایش پایدار در پروژههایی استفاده میشود که با محدودیت آب یا حساسیتهای بهداشتی روبرو هستند.این سیستم با حذف برج خنککننده و تمرکز بر راندمان انرژی بالا، هزینههای عملیاتی و نگهداری را به حداقل میرساند.
آتا انرژی به عنوان تولید کننده، این چیلرها را با انواع کمپرسور (اسکرال، اسکرو و پیستونی) در ظرفیتهای ۵ تا ۴۰۰ تن تبرید (TR)، بهصورت سفارشی طراحی میکند. در این صفحه نیز، ضمن ارائه راهنمای جامع فنی، میتوانید جهت مشاوره تخصصی و استعلام قیمت مستقیماً با تیم مهندسی ما در تماس باشید.
نیاز فوری به مشاوره تخصصی و استعلام قیمت چیلر هوایی دارید؟ با کارشناسان آتا انرژی تماس بگیرید.
چیلر هواخنک که به چیلر تراکمی هواخنک و چیلر هوایی معروف است، نوعی سیستم سرمایشی میباشد که از هوای محیط بهعنوان محیط دفع حرارت از فضا استفاده میکند. سیکل چیلر هوا خنک با گردش آب یا سایر سیالات در یک مدار، حرارت را جذب کرده و دمای فضا یا تجهیزات را کاهش میدهد. به عبارت دیگر، چیلر وظیفه تولید سرما را ندارد؛ بلکه حرارت را دفع میکند و انتقال آن به خارج از فضای مورد نظر را تسهیل میکند.

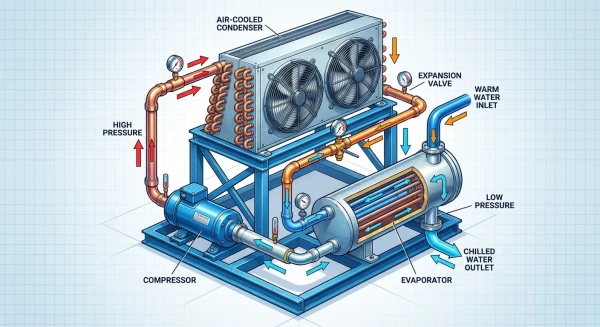

دستگاه چیلر هوا خنک از ۴ جزء اصلی کمپرسور، کندانسور، شیر انبساط و اواپراتور تشکیل شده است که با هماهنگی کامل، وظیفه خنکسازی فضا را انجام میدهند.
گاز مبرد را فشرده کرده و فشار و دمای آن را افزایش میدهد تا آماده انتقال حرارت به کندانسور شود.
یکی از مهمترین اجزای چیلر هوا خنک، کندانسور هوایی است که وظیفه دفع حرارت گاز مبرد را بر عهده دارد.
فشار و دمای مبرد را کاهش میدهد تا بتواند در اواپراتور حرارت محیط را جذب کند.
مبرد کمفشار حرارت را از آب یا مایع فرآیندی میگیرد و باعث خنکشدن آن میشود.
نکته:برخلاف چیلرهای آبخنک، چیلرهای هواخنک نیازی به برج خنککننده ندارند و هوای محیط، نقش اصلی در دفع حرارت را بر عهده دارد.

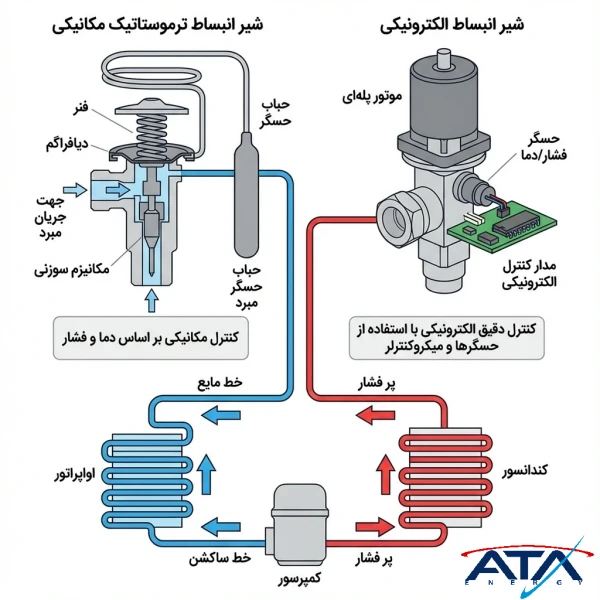

شیر انبساط چیلر تراکمی هوا خنک عمدتاً در ۲ نوع مکانیکی و الکترونیکی بهکار میرود. وظیفه اصلی شیر انبساط، کنترل دقیق جریان مبرد ورودی به اواپراتور و تنظیم دمای آن است.
در این نوع، تنظیم جریان مبرد بهصورت مکانیکی و از طریق حسگر دما انجام میشود. این حسگر که در خروجی اواپراتور نصب میگردد، با تغییر دمای مبرد، مسیر عبور آن را تنظیم میکند تا سوپرهیت (Superheat) در محدوده استاندارد باقی بماند.
در این مدل، کنترل دما و فشار مبرد توسط سنسورهای دقیق و یک کنترلر الکترونیکی صورت میگیرد. عملکرد دقیقتر و واکنش سریعتر نسبت به تغییرات حرارتی از مزایای اصلی شیر انبساط الکترونیکی است.
در چیلرهای تراکمی هوا خنک معمولا از ۲ نوع اواپراتور پوسته و لوله و صفحهای استفاده میشود. اواپراتور در واقع مبدل حرارتی است که وظیفه تولید آب سرد مورد نیاز سیستمهایی مانند فن کویل و هواساز را بر عهده دارد. در این بخش، مبرد با جذب گرمای آب، تبخیر شده و دمای آب را کاهش میدهد.

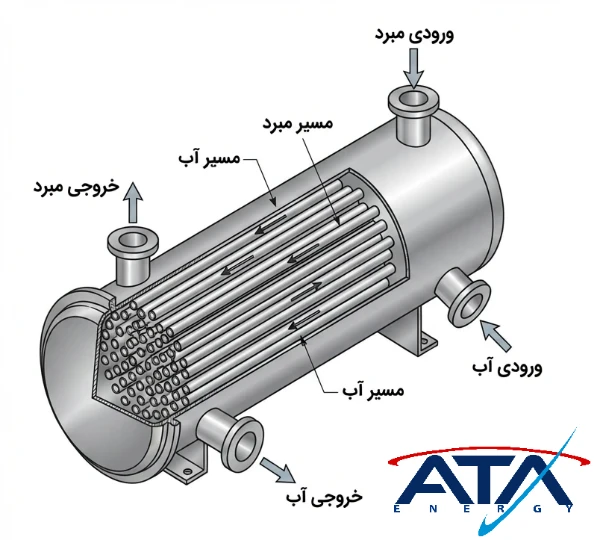

این مدل از تعدادی لوله درون یک پوسته استوانهای تشکیل شده و جریان آب و مبرد در مسیرهای جداگانه از هم عبور میکنند. اواپراتور پوسته و لوله بهدلیل دوام بالا و عملکرد پایدار، پرکاربردترین نوع در سیستمهای سرمایشی محسوب میشود.

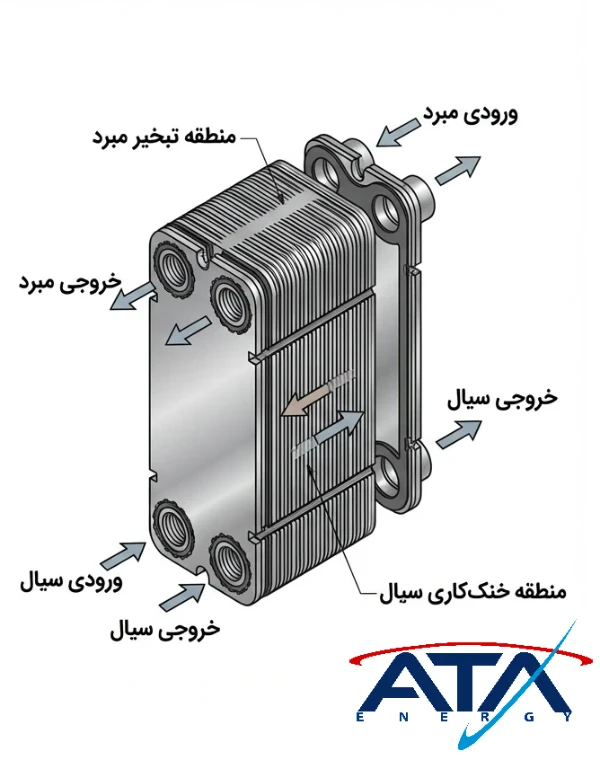

در این نوع، انتقال حرارت از طریق صفحات فلزی نازک انجام میشود. طراحی فشرده، راندمان بالا و ابعاد کوچکتر، از مهمترین مزایای اواپراتورهای صفحهای نسبت به نوع پوسته و لوله است.

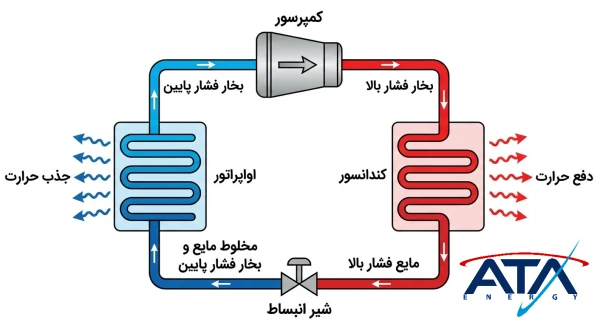

سیکل کار چیلر تراکمی هوا خنک، فرایندی پیوسته است که بر اساس ۴ مرحله ترمودینامیکی فشردهسازی مبرد، دفع حرارت و چگالش، اختناق و کاهش فشار و در نهایت جذب گرما و تبخیر مبرد شکل میگیرد. این سیکل، که به آن سیکل تبرید تراکمی هوا خنک گفته میشود، با جذب و دفع حرارت، سرمایش مورد نیاز محیط را فراهم میکند. در ادامه، نحوه عملکرد هر یک از این مراحل را جزئیتر بررسی میکنیم.
کمپرسور بهعنوان نیروی محرکه سیستم، وظیفه پمپاژ مبرد (عامل تبرید) را بر عهده دارد. در این مرحله، مبرد با جذب انرژی از کمپرسور، بهصورت بخار فوق داغ (Superheated Vapor) با فشار و دمای بسیار بالا خارج میشود. این افزایش فشار و دما، مبرد را کاملاً برای دفع گرما در کندانسور آماده میکند.
مبرد پرفشار و داغ وارد کندانسور هوا خنک میشود و گرمای خود را به هوای محیط منتقل میکند. فنهای کندانسور، هوا را به حرکت درآورده و این تبادل حرارتی را تسهیل میکنند. در نتیجه این عمل، مبرد با از دست دادن گرما شروع به چگالش (Condensation) و تبدیل به مایع میکند. در نهایت، مبرد بهصورت مایع اشباع با فشار بالا از کندانسور خارج میشود.
برای عملکرد بهینه، مبرد پس از تبدیل به مایع باید تحت فرآیند مادون سرد کردن (Sub-cooling) قرار گیرد. این فرآیند پیش از ورود مبرد به شیر انبساط انجام میشود و مانع از تبدیل ناگهانی آن به بخار (Flashing) میگردد.
مادون سرد کردن، پتانسیل تبریدی مبرد را افزایش میدهد و به طور تقریبی، افزایش یک درجه سانتیگراد در میزان مادون سرد شدن، میتواند تا ۵ درصد ظرفیت سرمایشی سیکل را بهبود بخشد. این عمل معمولاً از طریق افزایش طول لولههای کندانسور یا نصب مبدل حرارتی در خط مکش انجام میپذیرد.
مبرد مایعِ پرفشار وارد شیر انبساط میشود تا جریان ورودی به اواپراتور کنترل شود و فشار بالای کندانسور حفظ گردد. با عبور مبرد از روزنه کوچک شیر، فشار ناگهان کاهش مییابد که به این فرآیند اختناق (Throttling) میگویند. این کاهش ناگهانی، دما و فشار مبرد را کم کرده و آن را برای جذب گرما در اواپراتور آماده میکند. بخشی از مبرد نیز در این مرحله به مخلوط مایع/بخار (Flash Gas) تبدیل میشود.
مبرد کمفشار و سرد وارد اواپراتور میشود. در این بخش، مبرد گرمای آب برگشتی از سیستم تهویه مطبوع را جذب کرده و خود تبخیر (Evaporation) میشود. تبخیر مبرد، باعث خنک شدن آب در گردش میگردد و آب سرد تولید شده، برای بازگشت به سیستم تهویه مطبوع آماده میشود.
اصلیترین تفاوت میان چیلر هوا خنک و چیلر آب خنک در نحوه دفع حرارت و نوع کندانسور آنهاست. در چیلرهای هوا خنک، خنکسازی گاز مبرد توسط جریان هوای محیط و از طریق کندانسور هوایی انجام میشود. اما در چیلرهای آب خنک، این فرآیند با کمک آب در گردش برج خنککننده صورت میگیرد. چیلر آب خنک با تکیه بر سیستم خنکسازی آبی، راندمان بالاتری در مناطق معتدل و مرطوب ارائه میدهد.
چیلرهای آب خنک چون فن محوری ندارند، صدای کمتری تولید میکنند. در واقع بیشتر صدای آنها مربوط به برج خنککننده است. اما در چیلرهای هوا خنک، فنها و کمپرسورها هر دو منبع نویز محسوب میشوند.
با این حال، چیلرهای هوایی جدید با استفاده از فنهای EC و طراحی صداگیر، تا حد زیادی این مشکل را برطرف کردهاند.
روش کار چیلر هوا خنک باعث شده است این نوع چیلرها در بسیاری از پروژههای مدرن به گزینهای کارآمد، اقتصادی و پایدار تبدیل شوند. این مزایا عبارتند از:
چیلر هوای خنک با وجود سهولت نصب و عدم وابستگی به آب، با چالشهایی در راندمان انرژی، آلودگی صوتی و محدودیتهای عملکردی در دماهای بالا مواجه است که ارزیابی دقیق آنها برای انتخاب صحیح ضروری است.
مهمترین معایب چیلرهای هوا خنک عبارتند از:
تولیدکنندگان پیشرویی نظیر آتا انرژی برای کاهش تأثیر معایب بالا، از فناوریهای پیشرفته زیر در طراحی چیلر استفاده میکنند.
آلودگی صوتی که عمدتاً ناشی از کمپرسور و فنهای کندانسور است، از طریق راهکارهای زیر مدیریت میشود:
عایقکاری اواپراتور و خطوط آب سرد، حیاتیترین اقدام برای جلوگیری از اتلاف حرارت ناخواسته و افزایش راندمان است:
انتخاب مبرد تأثیر زیادی بر راندمان انرژی و ملاحظات زیستمحیطی چیلر دارد. مبردهای رایج عبارتند از:
چیلرهای تراکمی هواخنک بسته به نوع کمپرسور، به ۳ مدل اسکرال (Scroll)، اسکرو (Screw) و پیستونی تقسیم میشوند. هر ۳ نوع از هوای محیط برای دفع حرارت استفاده میکنند و با اجرای چرخه تبرید تراکمی، وظیفه خنکسازی را انجام میدهند.
در چیلر اسکرال که به چیلر حلزونی نیز معروف است، کمپرسور وظیفه فشردهسازی مبرد را بر عهده دارد. این کمپرسورها ساختار ساده، صدای کم و بازده انرژی قابلقبولی دارند. به همین دلیل،چیلرهای اسکرال بیشتر در پروژههای مسکونی، اداری کوچک و فروشگاهها استفاده میشوند.
چیلرهای اسکرو از کمپرسورهای مارپیچی (Screw Compressor) بهره میبرند که توان و ظرفیت سرمایشی بالاتری دارند. این مدلها برای برجهای مسکونی بزرگ، ساختمانهای تجاری یا فضاهای صنعتی با بار سرمایی متوسط تا بالا انتخاب مناسبی هستند.
هر ۲ نوع چیلر هوایی، بهدلیل عدم نیاز به برج خنککننده و مصرف پایین آب، گزینهای ایدهآل برای مناطق گرم و خشک محسوب میشوند. تفاوت اصلی آنها در ظرفیت و نوع کاربرد است:
چیلرهای پیستونی هوا خنک (رفت و برگشتی) معمولا در پروژههای کوچکتر با محیطهایی با بار سرمایشی پایینتر بهکار میروند و از نظر ساختار نسبت به مدلهای اسکرال و اسکرو قدیمیتر اما همچنان کارآمد هستند.
جدول زیر مقایسهای سریع از چیلرهای پیستونی، اسکرال و اسکرو تولید آتا انرژی را ارائه میدهد تا بتوانید بهترین گزینه را براساس نیاز پروژه خود انتخاب کنید.
مشخصه | چیلر پیستونی | چیلر اسکرال | چیلر اسکرو |
| ظرفیت سرمایش | ۵ تا ۱۲۰ تن | ۵ تا ۱۵۰ تن | ۹۰ تا ۶۰۰ تن |
| نوع مبرد رایج | R134a / R410A | R410A / R407C | R134a / R410A |
| دامنه دمای خروجی آب | ۵ تا ۱۵ درجه سانتیگراد | ۵ تا ۱۵ درجه سانتیگراد | ۴ تا ۱۸ درجه سانتیگراد |
| راندمان انرژی (EER/COP) | متوسط | بالا | بسیار بالا |
| سطح صدا | کم | متوسط | متوسط به بالا |
| ابعاد و وزن | جمعوجور و سبک | متوسط | بزرگ و سنگین |
| کاربرد مناسب | پروژههای کوچک و مسکونی | ساختمانهای اداری و تجاری متوسط | پروژههای صنعتی و بزرگ |
| مزایا | نگهداری آسان، هزینه اولیه پایین | نصب ساده، مصرف انرژی مناسب | ظرفیت بالا، عملکرد پایدار در پروژههای بزرگ |
| معایب | ظرفیت محدود، مصرف انرژی نسبتاً بالاتر در بار کامل | محدودیت ظرفیت برای پروژههای بزرگ | هزینه اولیه بالا، نیاز به فضای نصب بیشتر |
علاوه بر ۳ مدل متداول ذکر شده (پیستونی، اسکرال و اسکرو)، یک نوع کمپرسور دیگر به نام کمپرسور سانتریفیوژ برای چیلرهای تراکمی وجود دارد. اما در چیلرهای تراکمی هوا خنک معمولا از این نوع استفاده نمیشود، چون این نوع کمپرسورها برای فشار و دمای بالاتر کندانسورهای هوایی مناسب نیستند.با این حال، در برخی پروژههای بزرگ صنعتی از مدلهای سانتریفیوژ ۲ مرحلهای (Two-Stage) استفاده میشود که توانایی تأمین نسبت تراکم بالاتر را دارند؛ این نوع کمپرسورها بیشتر در چیلرهای آب خنک کاربرد دارند.
در کنار سایر کمپرسورها، کمپرسور روتاری نیز با ساختار دوار و چرخشی، عمدتاً در مینی چیلرهای با ظرفیت بسیار پایین (کمتر از ۱۰ تن تبرید) به کار میرود. این مدل به دلیل حجم جابجایی مناسب و ابعاد جمعوجور، یک گزینه اقتصادی و کمصدا برای واحدهای مسکونی یا تجاری کوچک محسوب میشوند.

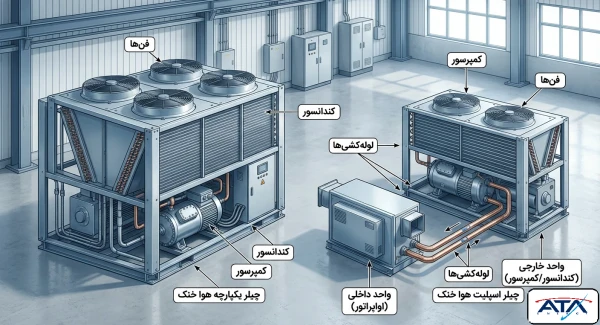

چیلرهای هوا خنک بر اساس جانمایی کندانسور در ۲ مدل اصلی چیلر هوا خنک یکپارچه (Packaged) و دو پارچه (Split) طراحی میشوند.
در مدل یکپارچه، تمام اجزای اصلی چیلر شامل کمپرسور، اواپراتور، شیر انبساط و کندانسور هوایی درون یک یونیت واحد نصب میشوند.
این چیلرها آماده نصب هستند و تنها با اتصال برق و لولههای آب سرد بهراحتی راهاندازی میشوند.
در مدل دو پارچه (اسپلیت)، مجموعه کندانسور در یونیت جداگانهای از کمپرسور و اواپراتور قرار میگیرد. این طراحی برای ساختمانهایی مناسب است که بام آنها تحمل وزن چیلر یکپارچه را ندارد یا محدودیت فضا برای نصب وجود دارد. در این حالت، کندانسور در فضای باز و سایر اجزا در موتورخانه نصب میشوند.
چیلرهای تراکمی هوا خنک بر اساس نوع کاربرد به ۲ دسته مینی چیلر و صنعتی تقسیم میشوند.
مینی چیلرها نسخهی کوچکتر چیلرهای هوا خنک هستند که با حفظ همان سیکل تبرید تراکمی، برای واحدهای کوچکتر طراحی شدهاند. این دستگاهها معمولا روی پشتبام یا بالکن نصب میشوند،مصرف انرژی کمی دارند و به دلیل عدم نیاز به برج خنککننده، نگهداری بسیار سادهتری نسبت به مدلهای بزرگتر دارند.
چیلرهای صنعتی برای خنکسازی فرآیندهای تولیدی و تجهیزات حساس در صنایع مختلف مانند پلاستیک، داروسازی و فلزکاری به کار میروند. این چیلرها معمولاً از کمپرسورهای اسکرو یا اسکرول صنعتی بهره میبرند و به گونهای طراحی شدهاند که در شرایط کاری سنگین و مداوم، عملکردی پایدار و دقیق داشته باشند.
چیلرهای تراکمی هوا خنک، به دلیل سهولت نصب و نگهداری کم، به ستون فقرات مدیریت دقیق دما در حوزههای مهم زیر تبدیل شدهاند.
لازم به ذکر است این چیلرهای هوایی میتوانند آب سرد را تا دماهای بسیار پایین تولید کنند، اما برای دماهای خروجی زیر ۱۰- درجه سانتیگراد، استفاده از چیلرهای آب خنک به دلیل راندمان بالاتر توصیه میشود.
در پروژههای مسکونی، اداری، تجاری و فرودگاهی، چیلر هوا خنک با تأمین آب سرد ۷ درجه سانتیگراد و گردش آن در کویل ها، هوای خنک و مطبوع تولید میکند. این روش نسبت به سیستمهای تبخیری (کولر آبی یا ایرواشر) کیفیت هوای بسیار بالاتری دارد.
در صنایع پلاستیک، تزریق و ریختهگری، فلزکاری، پتروشیمی، داروسازی و غذایی، از چیلر هوا خنک برای کنترل دمای تجهیزات و پایداری عملکرد خط تولید استفاده میشود. بسته به نوع فرآیند، دمای آب سرد میتواند از ۱۰- تا ۳+ درجه سانتیگراد بالاتر از دمای محیط تنظیم شود.
برای دفع حرارت سرورها و حفظ عملکرد پایدار سیستمهای پردازشی، چیلرهای هوا خنک نقش کلیدی در خنکسازی محیطهای دیتاسنتر ایفا میکنند.
در فرایندهایی مانند تخمیر، نگهداری و بستهبندی، کنترل دقیق دما برای حفظ کیفیت، طعم و ماندگاری محصول ضروری است.
چیلرهای هوا خنک در خنکسازی دستگاههای تصویربرداری (MRI و CT) و حفظ دمای پایدار در اتاقهای تمیز و خطوط تولید دارویی استفاده میشوند.
چیلر هوا خنک همچنین در پروژههای خاصی مانند کنترل ریز اقلیم گلخانهها، سیستمهای سرمایش نظامی و مراکز آزمایشگاهی حساس هم کاربرد دارند.
انتخاب چیلر مناسب تنها به ظرفیت و نوع کمپرسور بستگی ندارد و باید عوامل عملکردی و محیطی محل نصب نیز در نظر گرفته شوند؛ چرا که این عوامل تأثیر زیادی بر بازدهی، مصرف انرژی و عمر دستگاه دارند.
افزایش ارتفاع باعث کاهش فشار و چگالی هوا میشود که به کاهش راندمان کندانسورهای هوا خنک میانجامد. بنابراین، در انتخاب چیلر برای مناطق مرتفع باید ضریب کاهش ظرفیت ناشی از ارتفاع لحاظ شود.
افت فشار آب در اواپراتور معیار مهمی برای ارزیابی کیفیت طراحی است. افت فشار بیش از ۶۰ کیلو پاسکال نشاندهنده مقاومت بیش از حد در مسیر است که منجر به افزایش توان مصرفی پمپ سیرکولاسیون (Pump Power Consumption) و کاهش دبی آب در مدار سیستم میشود. چیلرهای آتا انرژی با طراحی بهینه، افت فشار را در محدوده استاندارد حفظ میکنند.
چیلرها اغلب در بار جزئی کار میکنند. طراحی چند مداره با کمپرسورهای مجزا، بهرهوری انرژی را در بار جزئی افزایش داده و پایداری سیستم را بالا میبرد، زیرا در صورت از کار افتادن یک مدار، سایر مدارها ادامه میدهند.
در پروژههای بزرگ، امکان اتصال سیستم کنترل چیلر به سیستم مدیریت ساختمان (BMS) از طریق پروتکلهای استاندارد (مانند Modbus یا Bacnet) یک ضرورت است. این قابلیت امکان مانیتورینگ از راه دور، بهینهسازی عملکرد و مدیریت انرژی را فراهم میکند.
چیلرهای هوا خنک آتا انرژی با رعایت استانداردهای بینالمللی AHRI 550/590 ،EN 378 و الزامات ملی ISIRI 4230 با ویژگیهای کلیدی زیر تولید میشوند:
تمامی مراحل طراحی، ساخت و مونتاژ چیلرهای هواخنک آتا انرژی تحت کنترل کیفی دقیق و پایش محاسباتی مستمر انجام میشود.
محصولات نهایی نیز منطبق با الزامات استانداردهای ISO 9001، ISO 45001، AHRI 550/590، EN 378 و ISIRI 4230 بوده و از نظر ایمنی، دوام، راندمان انرژی و قابلیت اطمینان در بالاترین سطح عملکردی قرار دارند.
جهت مشاهده مشخصات فنی انواع چیلر آتا انرژی، کاتالوگ زیر را دانلود کنید.

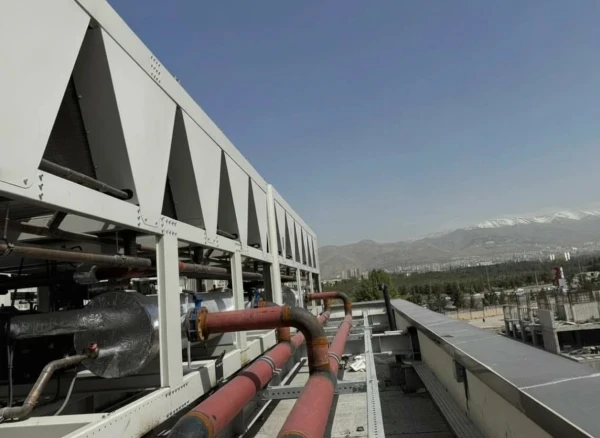

نصب و راهاندازی انواع چیلرها یکی از مراحل حساس اجرای سیستم سرمایش مرکزی است. این عملیات شامل آمادهسازی محل نصب، اجرای اتصالات مکانیکی و برقی و انجام تستهای نهایی عملکرد سیستم میشود.
لازم به ذکر است محاسبات سازهای دقیق برای تحمل وزن و مدیریت لرزشهای ناشی از کمپرسورها و فنهای چیلر در محل نصب (غالباً بام)، ضروری است. برای جذب مؤثر این لرزشها و حفظ پایداری ساختمان، میتوان از لرزهگیرهای فنری (Spring Isolators) استفاده کرد.
نگهداری و سرویس چیلرها به صورت منظم، کلید عملکرد پایدار و صرفهجویی انرژی است. یک چیلر که به خوبی نگهداری نشده باشد، ممکن است دچار توقف ناگهانی شود و این مشکل میتواند باعث ایجاد اختلال در سایر تجهیزات وابسته شود. همچنین، سیستمهایی که درست نگهداری نمیشوند، انرژی بیشتری مصرف کرده و هزینههای عملیاتی و فرسودگی تجهیزات را افزایش میدهند.
قیمت چیلر هوا خنک به عوامل مختلفی بستگی دارد، از جمله:
با توجه به این متغیرها، قیمت چیلر هواخنک معمولا در بازههای مختلفی عرضه میشوند تا نیازهای پروژههای کوچک تا بزرگ را پوشش دهند.
برای استعلام قیمت چیلر تراکمی هوا خنک با کارشناسان مالی آتا انرژی تماس بگیرید.
فرایند سفارش و تأمین چیلر تراکمی هوا خنک یا به طور کلی خرید انواع چیلر از آتا انرژی، شامل مراحل ساده و شفافی است که با هدف انطباق کامل محصول با نیازهای پروژه شما طراحی شده است:
آتا انرژی، پیشرو در فروش انواع سیستمهای تهویه و برودتی، با تعهد به کیفیت و خدمات پس از فروش گسترده، مزایای منحصر به فردی را برای کارفرمایان خود در سراسر ایران و کشورهای منطقه فراهم میکند:
چیلرهای تراکمی هوا خنک، به عنوان ستون فقرات مدیریت دما در پروژههای مدرن، به دلیل حذف وابستگی به آب و ارائه عملکرد پایدار، انتخابی استراتژیک محسوب میشوند. در این راهنما مشخص شد که تنوع در کمپرسورها (اسکرال، اسکرو، پیستونی) امکان تطبیق دقیق سیستم با نیاز هر پروژه را فراهم میکند و نگهداری منظم، تضمینکننده کارایی و طول عمر طولانی سیستم است.
آتا انرژی نیز با تمرکز بر تولید سفارشی و استفاده از قطعات برتر جهانی، راندمان و دوام سیستم شما را با ۱۸ ماه گارانتی رسمی تضمین میکند.
برای دریافت مشاوره تخصصی رایگان و استعلام قیمت خرید چیلر هوا خنک، همین حالا با ما تماس بگیرید.
وزن چیلر هوا خنک با توجه به ظرفیت سرمایشی و نوع کمپرسور (اسکرال سبکتر و اسکرو سنگینتر) متفاوت است. به طور معمول، وزن چیلرهای ظرفیت بالا (بیش از ۲۰۰ تن تبرید) میتواند از ۴ تا ۱۰ تُن متغیر باشد.
ابعاد چیلر هوا خنک به طور مستقیم به مساحت کندانسور هوایی آن وابسته است. هرچه ظرفیت بیشتر باشد، کندانسور بزرگتر بوده و ابعاد دستگاه افزایش مییابد. عمر مفید چیلر هوایی چقدر است؟
با فرض رعایت استانداردها و سرویس منظم، انتظار میرود این دستگاهها طول عمری بین ۲۰ تا ۳۰ سال داشته باشند.
