مبدل حرارتی پوسته و لوله (Shell & Tube) دستگاهی است که تبادل حرارت مؤثر بین دو سیال غیر مخلوط را از طریق دسته لولههای داخلی و فضای پوسته خارجی ممکن میکند. این ساختار، بالاترین مقاومت مکانیکی را در برابر فشارها و شوکهای حرارتی فرایندهای صنعتی نظیر نیروگاهها و پتروشیمی ارائه میدهد. همچنین به دلیل ساختار مستحکم، راندمان بالا و سهولت تعمیر، هزینه عملیاتی را کاهش میدهد.
در این صفحه نیز میتوانید راهنمای جامع فنی مبدل حرارتی شل اند تیوب را بخوانید. همچنین جهت مشاوره تخصصی، استعلام قیمت و خرید مبدلهای سفارشی آتا انرژی در ظرفیتهای ۱۰ تا ۲۰۰ تن، مستقیماً از خود کارخانه اقدام کنید.
جهت دریافت مشاوره فنی و مالی خرید مبدل حرارتی پوسته و لوله، با متخصصان ما تماس بگیرید.
مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)، پرکاربردترین کلاس مبدلها در فرایندهای صنعتی بزرگ است که بر اساس استاندارد TEMA طراحی میشود. این تجهیز یک سیستم دو سیالی است که شامل یک دسته لوله (Tube Bundle) متصل به تیوب شیت (Tubesheet) بوده و درون یک پوسته استوانهای (Shell) قرار میگیرد.
برخلاف مبدلهای صفحهای یا دو لولهای، ساختار قوی شل اند تیوب به آن اجازه میدهد تا در شرایط عملیاتی با محدودیتهای زیر بهخوبی عمل کند:
مبدل حرارتي پوسته و لوله در مقایسه با مبدلهای صفحهای، توانایی تحمل فشار و دمای بالاتری دارند و برای کاربردهای سنگین صنعتی مناسبترند.
مبدلهای صفحهای معمولاً در سیستمهای کوچکتر یا با سیالات تمیز بهکار میروند، در حالیکه مبدلهای پوسته و لوله برای محیطهای خورنده یا جریانهای حجیم گزینهای ایدهآل محسوب میشوند.
در مبدل حرارتی پوسته و لوله، فرایند انتقال حرارت بدون تماس مستقیم بین دو سیال صورت میگیرد. سیال گرم و سرد، هر کدام در مسیر مجزای خود (داخل لولهها و فضای پوسته) حرکت میکنند و حرارت صرفاً از طریق دیواره فلزی لولهها مبادله میشود.
سیال اول داخل لولهها جریان دارد و معمولاً برای بهینهسازی سرعت و افزایش ضریب انتقال حرارت، مجبور به پیمودن مسیر چند پاسی میشود. افزایش سرعت سیال، تلاطم را درون لولهها تقویت کرده و در نتیجه، بازده انتقال گرما افزایش مییابد.
سیال دوم در فضای پوسته، اطراف لولهها، حرکت میکند. بافلهای نصبشده در پوسته، نقش حیاتی در هدایت جریان دارند؛ آنها مسیر سیال را تغییر داده، آن را متلاطم کرده و تا حد زیادی بهصورت عمود بر لولهها (Cross Flow) هدایت میکنند . این هدایت اجباری، تبادل حرارت را بهشکل چشمگیری تقویت میکند.
این آرایش جریان (Cross Flow) به طور مستقیم، اختلاف دمای مؤثر بین دو سیال را که از نظر فنی به آن LMTD یا اختلاف دمای متوسط لگاریتمی گفته میشود، بهینه میکند و راندمان حرارتی مبدل را افزایش میدهد. در نهایت، انتقال گرما از سیال گرم به سرد از طریق هدایت گرمایی در دیواره لولهها انجام میشود. عملکرد کلی و میزان تبادل حرارت مبدل نیز به عواملی مانند سطح تبادل حرارت موجود، ضریب انتقال حرارت کلی (U) و اختلاف دمای متوسط (LMTD) وابسته است.

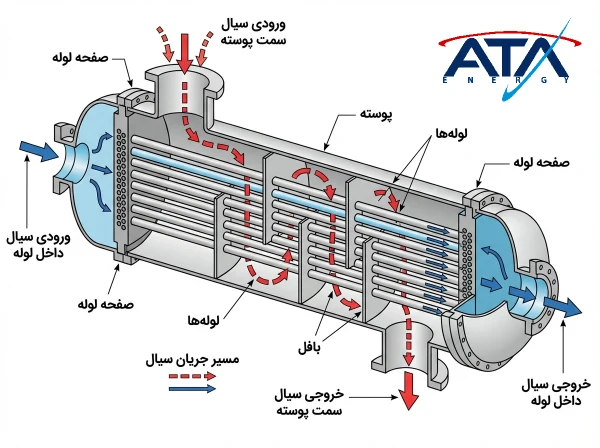

اصلیترین اجزای مبدل شل اند تیوب شامل پوسته، دسته لولهها، تیوب شیت، بافلها، هدها، تای رودها و نازلها است که در ادامه به بررسی هر یک میپردازیم.
پوسته، محفظه اصلی استوانهای شکل مبدل است که سیال را در بر میگیرد و وظیفه تحمل فشار و دمای این سیال را دارد. طراحی پوسته، بهویژه در محل اتصال به تیوب شیت، باید بر اساس الزامات استاندارد TEMA برای جلوگیری از تنشهای حرارتی صورت گیرد.

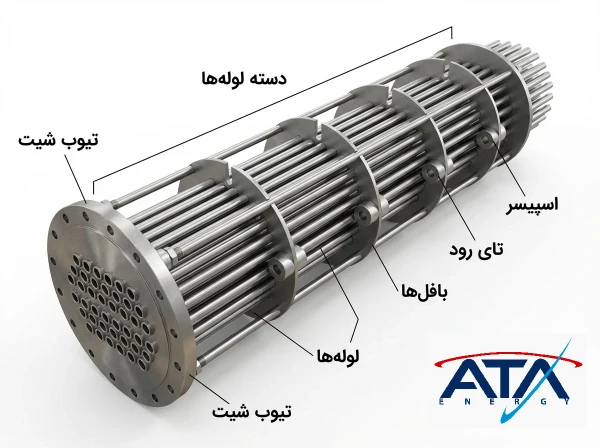

دسته لولهها قلب مبدل محسوب میشوند؛ چرا که سطح تبادل حرارت اصلی از طریق دیواره آنها فراهم میشود. این لولهها میتوانند در آرایشهای مثلثی یا مربعی نصب شوند. آرایش مثلثی معمولاً چگالی لولهگذاری و سطح تبادل حرارت را افزایش میدهد، در حالی که آرایش مربعی دسترسی برای تمیزکاری مکانیکی را بهبود میدهد و افت فشار کمتری دارد.
تیوب شیت یک صفحه فلزی ضخیم است که لولهها به آن متصل و آببندی میشوند. این قطعه وظیفه جداسازی کامل سیالات لوله و پوسته را بر عهده دارد و یکی از نقاط حیاتی در تحمل بارهای مکانیکی و حرارتی است. جنس تیوب شیت باید با هر دو سیالِ در تماس و شرایط کاری سازگار باشد.
بافلها صفحات نیمدایرهای یا دایرهای هستند که درون پوسته قرار میگیرند و ۲ وظیفه اصلی زیر را دارند:
هدها محفظههایی هستند که سیال Tube-Side را دریافت کرده و به لولهها توزیع میکنند یا پس از عبور از لولهها، آن را جمعآوری میکنند. طراحی هد تعیینکننده تعداد پاسهای سیال در مسیر لوله است که مستقیماً بر سرعت و راندمان انتقال حرارت تأثیر میگذارد.
تای رودها میلههای نگهدارنده طولی هستند که وظیفه اصلی آنها ثابت نگهداشتن و مهار دسته لولهها در داخل پوسته و حفظ فاصله دقیق بین بافلها است. این مهار مکانیکی برای جلوگیری از ارتعاش لولهها (که میتواند منجر به سایش و نشتی شود) در اثر جریان سیال حیاتی است.
نازلها درگاههای فلنجی یا بوشنی هستند که برای ورود و خروج سیالات در سمت پوسته و سمت لوله بر روی بدنه مبدل تعبیه میشوند. طراحی، ابعاد (قطر) و جانمایی آنها مطابق استاندارد TEMA و براساس دبی سیال و افت فشار مجاز محاسبه میشود.
انتخاب و خرید مبدل پوسته و لوله نیازمند بررسی دقیق پارامترهای طراحی زیر است که توسط تولیدکننده ارائه میشود و عملکرد پایدار و طول عمر دستگاه را تضمین میکند:

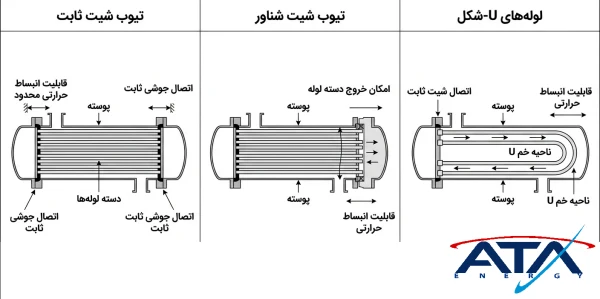

انواع مبدل شل اند تیوب بر اساس ساختار انتهایی و نحوه اتصال دسته لوله به پوسته، به ۳ دسته اصلی مبدل با تیوب شیت ثابت، تیوب شیت شناور و مبدل با لولههای U-شکل طبقهبندی میشود. هر یک از این مدلها مزایا و محدودیتهای خاص خود را دارند که در ادامه بررسی میکنیم.
در این مدل، تیوب شیت به صورت دائمی به پوسته جوش داده میشود. ساختار حاصل از این اتصال، استحکام مکانیکی بسیار بالا و هزینه تولید نسبتاً پایینی را به همراه دارد. با این حال، محدودیت اصلی آن این است که به دلیل اتصال ثابت، امکان خارج کردن دسته لوله برای تمیزکاری مکانیکی وجود ندارد و همچنین قابلیت تحمل تفاوتهای حرارتی زیاد را بین پوسته و لولهها (تنشهای ناشی از انبساط حرارتی) ندارد.
در ساختار تیوب شیت شناور، یکی از تیوب شیتها به پوسته جوش داده شده و دیگری به صورت آزاد و شناور طراحی میشود. این ویژگی، بهترین راهحل برای تحمل تنشهای حرارتی شدید را فراهم میکند، زیرا اجازه انبساط آزادانه لولهها را میدهد. همچنین، امکان خروج کامل دسته لوله برای بازرسی و تمیزکاری آسان فراهم میشود که آن را برای سیالات با پتانسیل بالای رسوبگذاری بسیار مناسب میسازد.
تنها محدودیت این مدل، هزینه ساخت بالاتر و پیچیدگی بیشتر در آببندی آن است.
این نوع مبدل با ساختار خاص خود شناخته میشود؛ به این صورت که هر ۲ سر لولهها در یک تیوب شیت ثابت قرار گرفته و لولهها به شکل حرف U خم میشوند. این طراحی، قابلیت تحمل تنشهای حرارتی را بهبود میبخشد، زیرا لولهها میتوانند آزادانه منبسط و منقبض شوند و همچنین قیمت رقابتیتری نسبت به مدل شناور دارد.
با این وجود، به دلیل خمیدگیهای داخلی، دسترسی آسان به داخل لولهها برای تمیزکاری مکانیکی در ناحیه خمیده (U-Bend) وجود ندارد؛ گرچه تمیزکاری سمت پوسته بدون محدودیت انجام میشود.

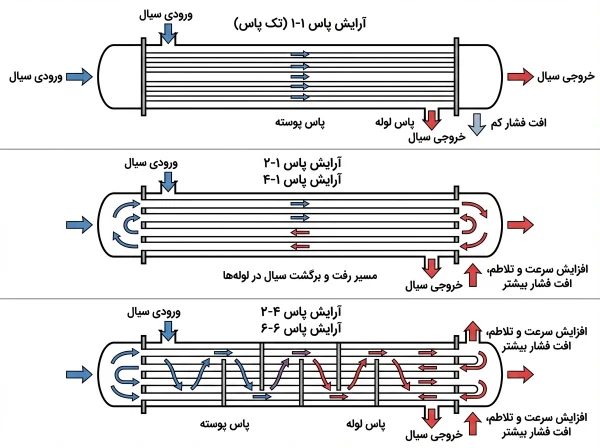

تقسیمبندی مبدلها علاوه بر ساختار، بر اساس تعداد پاسهایی که هر سیال طی میکند نیز انجام میشود.
در طراحی مهندسی، «پاس» به تعداد دفعاتی گفته میشود که سیال مسیر رفتوبرگشتی خود را درون لولهها یا پوسته طی میکند.
لازم به ذکر است نحوه آرایش پاسها تأثیر مستقیمی بر سرعت سیال، تلاطم، راندمان تبادل حرارت و افت فشار دارد.
در این مدل، هر دو سیال تنها یک بار در طول مبدل جریان مییابند. این طراحی کمترین افت فشار را دارد و برای دبیهای بالا مناسب است، اما راندمان حرارتی آن نسبت به مدلهای چند پاس پایینتر است.
مانند آرایشهای ۱–۲ یا ۱–۴ که رایجترین نوع در صنعت هستند. در این حالت، سیال سمت لوله چند بار مسیر را طی میکند. این کار باعث افزایش سرعت، تلاطم و ضریب انتقال حرارت میشود و برای کاربردهایی با نیاز حرارتی متوسط تا بالا مناسب است.
مانند آرایشهای ۲–۴ یا ۲–۶ که برای فرآیندهای دقیق با نیاز حرارتی بالا و کنترل دقیق دما استفاده میشوند.
این مدلها راندمان تبادل حرارت را بسیار افزایش میدهند، اما در مقابل، افت فشار کلی سیستم نیز بالا میرود و باید در طراحی پمپ و سیستم لحاظ شود.

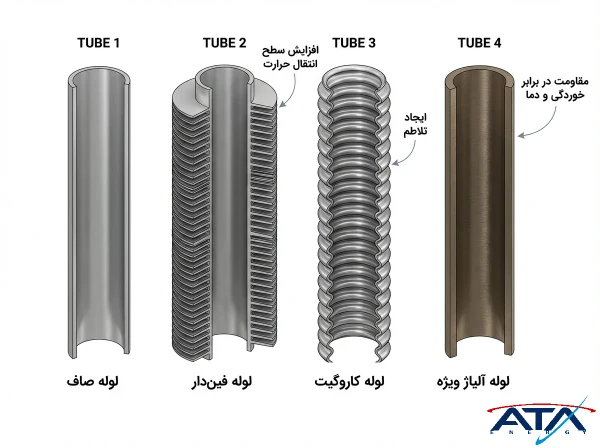

انتخاب نوع لوله تأثیر مستقیم بر سرعت، تلاطم، رسوبگیری و راندمان انتقال حرارت دارد. در همین راستا شناخت انواع لوله زیر و کاربرد هر یک خالی از لطف نیست:
در پروژههای پتروشیمی و چیلرهای صنعتی، انتخاب صحیح نوع تیوب نقش اساسی در کاهش استهلاک و افزایش راندمان دارد.
در مجموعه آتا انرژی، طراحی و ساخت مبدلهای حرارتی پوسته و لوله بهصورت سفارشی و مهندسیشده بر اساس ظرفیت مورد نیاز، دمای کاری و شرایط سیال پروژه انجام میشود. محدوده ظرفیت محصولات نیز از ۱۰ تا ۲۰۰ تن را پوشش میدهد و با مشخصات زیر قابل سفارش است:
جهت دسترسی به مشخصات فنی انواع مبدل پوسته و لوله آتا انرژی، کاتالوگ زیر را دانلود کنید.
مبدلهای پوسته و لوله آتا انرژی مطابق الزامات معتبر بینالمللی طراحی و ساخته میشوند تا در پروژههای نفت، گاز، نیروگاهی و صنعتی، قابلیت اطمینان طولانیمدت تضمین گردد. مهمترین استانداردهای مورد استفاده عبارتاند از:

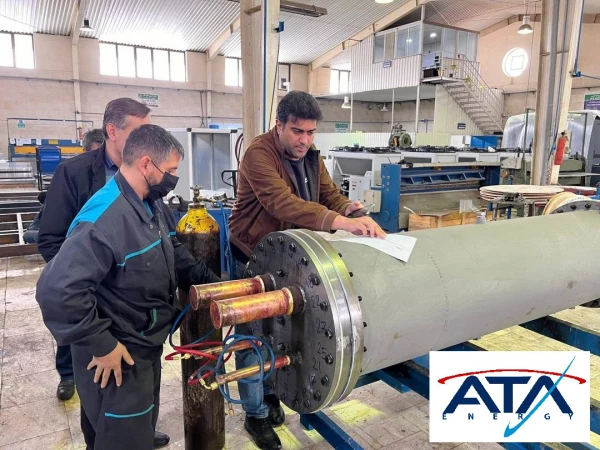

به منظور اطمینان از عملکرد پایدار و بدون نشتی، تمام مبدلها پیش از تحویل، تحت مجموعهای از تستهای استاندارد قرار میگیرند:
این کنترلها باعث میشود دستگاه برای ۱۰ تا ۲۰ سال کارکرد صنعتی بدون استهلاک شدید آماده گردد.
مبدل حرارتی پوسته و لوله به دلیل طراحی مقاوم، راندمان بالا و توانایی عملکرد در شرایط سخت، یک تجهیز جداییناپذیر در صنایع سنگین و فرایندی است. برخی از مهمترین کاربردهای این دستگاه را در جدول زیر بخوانید.
| صنعت | وظیفه مبدل پوسته و لوله |
| نفت، گاز و پتروشیمی | خنکسازی یا گرمکردن سیالات فرایندی و عملیات تقطیر (به عنوان ریبویلر و کندانسور) |
| نیروگاهها و انرژی | استفاده به عنوان چگالنده (کندانسور) در سیکل بخار و پیشگرمکن (Pre-Heater) |
| تهویه مطبوع (HVAC) | تبادل حرارت میان مبرد و آب در چیلرهای صنعتی بزرگ و سیستمهای خنککننده مرکزی: استفاده بهعنوان کویل اواپراتور برای جذب گرمای آب و ایجاد سرمایشاستفاده بهعنوان کویل کندانسور برای دفع حرارت مبرد و تکمیل سیکل تبرید |
| صنایع غذایی و دارویی | کنترل دقیق دما برای استریلسازی و فرایندهای بهداشتی |
مبدل حرارتی پوسته و لوله بهدلیل طراحی ساده، استحکام بالا و کارایی قابل اعتماد، یکی از محبوبترین انواع مبدلها در صنایع مختلف است. با وجود مزایای فراوان، این سیستم نیز مانند هر تجهیز صنعتی دیگر، محدودیتهایی دارد که آگاهی از آنها میتواند به انتخاب بهتر و تصمیمگیری دقیقتر در پروژههای مهندسی کمک کند.
مبدلهای پوسته و لوله به دلیل راندمان حرارتی بالا، قادرند انتقال گرما بین سیالات را با بیشترین بازده انجام دهند. استفاده از متریال مقاوم در برابر خوردگی و فشار، باعث دوام طولانیمدت این تجهیزات میشود. علاوه بر این، ساختار ماژولار و قابلدسترسی مبدل امکان تعمیر و شستوشوی آسان را فراهم میکند. همچنین به دلیل تحمل دما و فشار زیاد، گزینهای ایدهآل برای صنایع سنگین بهشمار میرود.
با وجود عملکرد عالی، هزینه اولیه ساخت و نصب مبدل حرارتی پوسته و لوله نسبت به برخی مدلهای دیگر (مثل مبدل صفحهای) بیشتر است. از سوی دیگر، این نوع مبدل به دلیل ابعاد و وزن بالاتر، فضای فیزیکی بیشتری در محل نصب نیاز دارد. البته در پروژههایی که طول عمر، راندمان و قابلیت تعمیر اهمیت بالایی دارد، این هزینهها کاملاً توجیهپذیر هستند و در بلندمدت بازده سرمایهگذاری را تضمین میکنند.
قیمت مبدل شل اند تیوب مستقیماً متأثر از پیچیدگی طراحی مهندسی، متریال ساخت و شرایط کاری سیالات است. با این حال، خرید مستقیم از آتا انرژی به عنوان تولید کننده تخصصی، ضمن حذف واسطهها و بهینهسازی هزینه تمامشده، دسترسی به مشاورههای تخصصی، طراحی سفارشی و خدمات پس از فروش مطمئن را تضمین میکند.
چند عامل اصلی زیر که ماهیت مهندسی دارند، در قیمت مبدل حرارتی شل اند تیوب موثرند:
جهت استعلام قیمت روز مبدل پوسته و لوله متناسب با شرایط سیال و فشار کاری پروژه، تماس بگیرید.
آتا انرژی آفاق، بهعنوان تولیدکننده تخصصی مبدلهای حرارتی پوسته و لوله، دستگاهها را با طراحی اختصاصی و مهندسیشده بر اساس نیاز واقعی و مشخصات فنی پروژه شما تولید و عرضه میکند. با خرید مبدل های حرارتی از این شرکت، علاوه بر تضمین کیفیت، از مزایای عملیاتی زیر نیز بهرهمند شوید:
فرآیند خرید مبدل حرارتی یا به طور کلی خرید تجهیزات تهویه مطبوع در آتا انرژی با گامهایی دقیق و مهندسیشده زیر طراحی شده است تا کارفرما از لحظهی تماس تا تحویل نهایی، در جریان کامل روند قرار گیرد:
در مبدل حرارتی پوسته و لوله، یک سیال از داخل لولهها و سیال دیگر از درون فضای اطراف آنها (در پوسته) عبور میکند. انتقال حرارت از طریق دیواره لولهها انجام میشود، بهطوریکه حرارت از سیال گرمتر به سیال سردتر منتقل میگردد. این فرآیند باعث خنک یا گرم شدن مؤثر سیالات در کوتاهترین زمان ممکن میشود.
مبدل شل اند تیوب از چندین لوله درون یک پوسته تشکیل شده و برای کاربردهای با ظرفیت بالا طراحی شده است، در حالی که مبدل دو لولهای تنها از دو لوله هممحور برای تبادل حرارت بین دو سیال استفاده میکند. نوع شل اند تیوب بهدلیل سطح تبادل حرارتی بیشتر و قابلیت تحمل فشار و دمای بالا، گزینهای مناسبتر برای صنایع سنگین است.
برای انتخاب ظرفیت مناسب، باید عواملی مانند نرخ جریان سیالات، اختلاف دمای ورودی و خروجی، نوع سیال و شرایط کاری سیستم بررسی شود. کارشناسان آتا انرژی آفاق با تحلیل دقیق دادههای فنی پروژه، ظرفیت بهینه را پیشنهاد میدهند تا راندمان بالا و مصرف انرژی بهینه حاصل شود.
قیمت مبدل حرارتی پوسته و لوله بر اساس پارامترهایی چون ظرفیت حرارتی، جنس بدنه و لولهها، فشار کاری، دمای طراحی و نوع سیال تعیین میشود. هرچه شرایط کاری خاصتر یا مواد مصرفی مقاومتر باشند، هزینه نهایی افزایش مییابد. برای اطلاع دقیق از قیمت، میتوانید از طریق فرم استعلام یا تماس با کارشناسان آتا انرژی آفاق اقدام کنید.
بله، شرکت آتا انرژی امکان طراحی و ساخت سفارشی مبدل حرارتی پوسته و لوله را بر اساس نیاز پروژه فراهم کرده است. این طراحی شامل انتخاب متریال، تعیین ظرفیت، ابعاد، فشار کاری و نحوه اتصالها بر اساس استانداردهای صنعتی است تا دستگاه دقیقاً با شرایط کاری مشتری مطابقت داشته باشد.
در نهایت مبدل حرارتی پوسته و لوله، نه صرفاً یک تجهیز، بلکه ستون فقرات فرایندهای حیاتی در صنایع سنگین است. قابلیت انطباق بینظیر آن با فشارها و دماهای فراصنعتی، در کنار دوام مکانیکی بالا و سهولت تعمیر پذیری، آن را به انتخابی مطمئن و هوشمندانه در پروژههای صنعتی، پتروشیمی و نیروگاهی تبدیل میکند. تصمیمگیری آگاهانه نیز در مورد ساختار، متریال ساخت و آرایش پاسها، ضامن راندمان بلندمدت و پایداری عملکرد است.
در این راستا و برای تضمین بالاترین راندمان و کیفیت ساخت، میتوانید با مهندسان آتا انرژی تماس بگیرید و مشاوره تخصصی فنی و مالی رایگان بگیرید.
