کویل آب سرد یک مبدل حرارتی فینتیوب است که با عبور آب سرد از لولههای مسی و جریان هوا از میان فینها، گرمای محسوس و نهان هوا را جذب میکند. ظرفیت واقعی این تجهیز تابع ۳ پارامتر کلیدی دبی هوا (CFM)، اختلاف دمای میانگین لگاریتمی (LMTD) و سطح مؤثر انتقال حرارت (UXA) است؛ بنابراین طراحی صحیح تعداد ردیفها، تراکم فین (FPI)، قطر لوله و سرعت عبور هوا، نقش تعیینکنندهای در راندمان و افت فشار دارد.
بر همین مبنا و برای درک دقیقتر عملکرد این مبدل، در ادامه بررسی میکنیم که کویل آبسرد چیست، چگونه کار میکند و چه عواملی در انتخاب بهترین مدل آن موثرند؛ آتا انرژی نیز بهعنوان تولیدکننده، این تجهیزات را در ظرفیتهای ۵ تا ۲۵۰ کیلووات با ۱۰ سال خدمات پسازفروش عرضه میکند.
نیاز فوری به مشاوره فنی و مالی خرید کویل آبسرد دارید؟ همین حالا با متخصصان ما تماس بگیرید.
کویل آبسرد، یکی از اجزای کلیدی سیستمهای سرمایشی و تهویه مطبوع است که با گردش آب سرد در لولههای مسی، هوای عبوری از روی فینها را خنک میکند. این تجهیز در انواع ساختمانهای اداری، تجاری و صنعتی استفاده میشود و نقش مهمی در تأمین دمای مطلوب و راحتی محیط دارد. انتخاب صحیح کویل بر اساس ظرفیت و طراحی، راندمان سیستم را بهطور چشمگیری افزایش میدهد.
فرایند سرمایش در کویل آبسرد بر اساس انتقال حرارت جابهجایی بین هوای گرم و سطح سرد فینها رخ میدهد. آب سرد ورودی، حرارت هوای محیط را جذب کرده و هوای مطبوع با دمای کاهشیافته و رطوبت کنترلشده به فضای ساختمان منتقل میشود. این فرآیند ۲ هدف اصلی کاهش دمای محسوس و رطوبتزدایی (Dehumidification) را محقق میکند.
کیفیت طراحی کویل و آرایش مسیرهای جریان، تأثیر مستقیمی بر ضریب انتقال حرارت کلی (U) و مصرف انرژی سیستم دارد.
کویل آبسرد بسته به ظرفیت، ابعاد و آرایش لولهها، در انواع تجهیزات تهویه مطبوع زیر استفاده میشود:

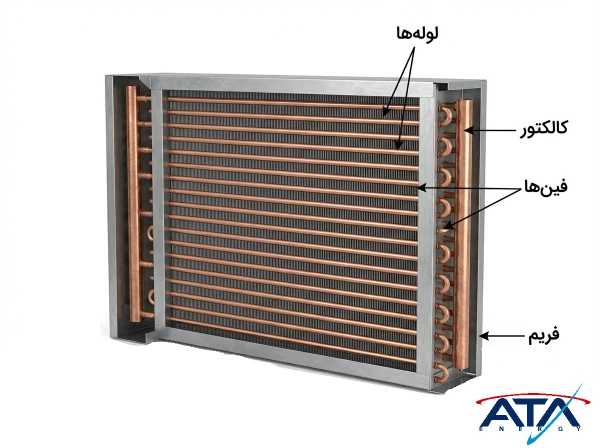

کویل سرمایی از ۴ جزء کلیدی لولهها، فینها، کلکتورها و قاب تشکیل شده است که هر یک نقش خاصی در عملکرد سرمایشی سیستم دارند.
لولهها مسیر عبور سیال خنک را فراهم میکنند و اغلب از مس (به دلیل هدایت حرارتی بالا) یا در شرایط خورنده از استیل ساخته میشوند. قطر، ضخامت و آرایش لولهها (مثلثی یا مربعی) تأثیر مستقیم بر ظرفیت انتقال حرارت و افت فشار هیدرولیکی دارد.
فینها سطح تماس هوا با لولهها را افزایش داده و انتقال حرارت را بهبود میبخشند. معمولاً از آلومینیوم یا مس ساخته میشوند و شکل (موجدار یا تخت) و فاصله بین آنها (تراکم فین) در کارایی سرمایش نقش مهمی دارد.
ضخامت استاندارد فینهای آلومینیومی معمولاً بین ۱۴۰ تا ۱۶۰ میکرون است که بر فرایند برودتی تأثیرگذار است. فینهای با کیفیت بالاتر عمر طولانیتر و بازدهی بهتر ارائه میدهند.
کلکتورها وظیفه تقسیم و جمعآوری یکنواخت آب سرد را در بین ردیفهای لوله بر عهده دارند. طراحی صحیح این بخش، توزیع جریان (Flow Distribution) را تضمین میکند و افت فشار آب را به حداقل میرساند.
قاب، سازه پشتیبان کویل است که معمولاً از ورق گالوانیزه با ضخامت ۲ تا ۳ میلیمتر یا فولاد ضد زنگ ساخته میشود و پایداری مکانیکی و ایمنی کویل را در حین نصب و بهرهبرداری تأمین میکند.
برای افزایش مقاومت در برابر خوردگی در طولانی مدت، توصیه میشود فریمهای گالوانیزه تحت فرآیند آبکاری گرم (Hot Dip Galvanization) قرار گیرند.

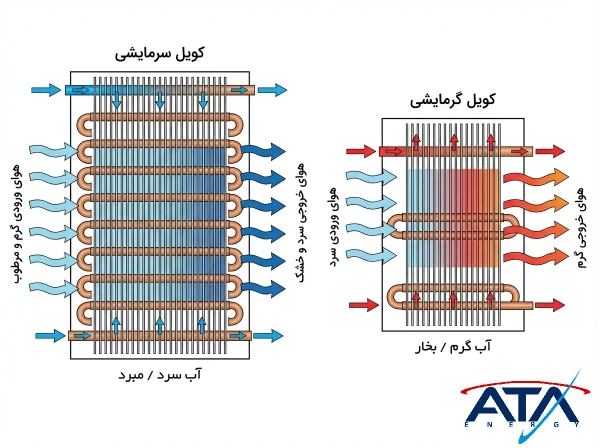

این ۲ مبدل علیرغم شباهت در ساختار فینتیوب، در عملکرد کاملاً متفاوتاند. کویل سرمایشی از آب سرد یا مبرد برای جذب حرارت (خنکسازی) استفاده میکند و اغلب دارای ردیفهای بیشتر (۳ تا ۸ ردیف) برای کاهش رطوبت و افزایش سطح تبادل حرارت است. در مقابل، کویل گرمایی از آب گرم یا بخار برای تأمین حرارت استفاده میکند و معمولاً ردیفهای کمتری (۲ تا ۴ ردیف) دارد.
۲ فاکتور کلی دمای آب سرد و متریال ساخت، علاوه بر تعیین ظرفیت برودتی کویل، مستقیماً بر راندمان و هزینه عملیاتی سیستم تأثیر میگذارند.
دمای آب سرد ورودی و خروجی، مهمترین متغیر در فرمول انتقال حرارت است. از جمله نکات این فاکتور عبارتند از:
بنابراین طبق مباحث بخش قبلی، برای اطمینان از عملکرد پایدار، کویلهای سرمایشی باید مطابق استانداردهای معتبر ASHRAE و Eurovent ساخته و آزمایش شوند. مهمترین الزامات کنترل کیفیت شامل موارد زیر است:
آتا انرژی آفاق، کویل های سرمایشی را طبق جدول زیر در رنج وسیعی از ظرفیتها با طراحی مهندسیشده و راندمان بالا برای پاسخگویی به نیازهای متنوع عرضه میکند.
محدوده ظرفیت | کاربرد اصلی |
| ۵ تا ۲۵ کیلووات | فضاهای کوچک اداری، واحدهای مسکونی و فنکویلهای سقفی/دیواری |
| ۳۰ تا ۶۰ کیلووات | ساختمانهای اداری متوسط، بیمارستانهای کوچک و هواسازهای پکیج |
| ۷۰ تا ۱۲۰ کیلووات | مجتمعهای تجاری بزرگ، هتلها و هواسازهای مرکزی با حجم هوای بالا |
| ۱۵۰ تا ۲۵۰ کیلووات | پروژههای سنگین صنعتی، کارخانهها و سیستمهای برودتی مرکزی مقیاس وسیع |
کویلهای آبسرد تولیدی این شرکت، با تکیه بر دانش فنی و مهندسی، دارای مزایای متمایز زیر هستند:
جهت دسترسی به مشخصات دقیق انواع کویل آتا انرژی، کاتالوگ زیر را دانلود کنید.

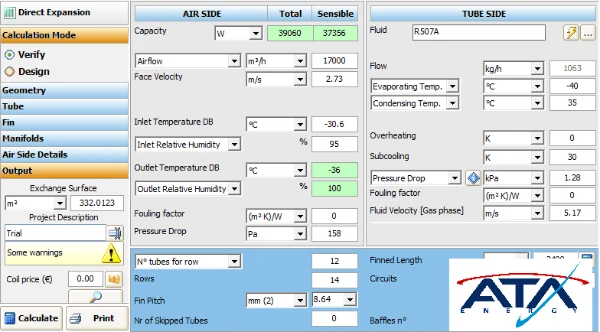

کاهش خطای انتخاب کویل، وابسته به دریافت صحیح اطلاعات اولیه پروژه است. برای سایزینگ دقیق مهندسی، معمولاً مجموعه دادههای زیر از سمت مهندس طراح یا کارفرما نیاز است:
دریافت این دیتاها باعث میشود ابعاد کویل، تعداد ردیفها، تراکم فین و آرایش لولهها بهصورت کاملاً دقیق و مهندسیشده تعیین شود و از مشکلاتی مثل کمبود ظرفیت، یخزدگی یا افت فشار غیرمجاز جلوگیری گردد.
نصب صحیح کویل آبسرد نقش تعیینکنندهای در عملکرد و طول عمر سیستم تهویه مطبوع دارد. تعمیر و نگهداری منظم، از جمله پاکسازی فینها و بررسی نشتیها، باعث حفظ راندمان و جلوگیری از خرابی زودرس میشود. برای پروژههای بزرگ یا سیستمهای پیچیده، انجام نصب و سرویس توسط تکنسینهای متخصص تضمینکننده عملکرد پایدار و ایمن کویل است.
قیمت کویل آب سرد بسته به ظرفیت، متریال مصرفی، کیفیت ساخت و خدمات همراه متغیر است. شناخت عوامل مؤثر به مهندسان و مشتریان کمک میکند انتخاب بهینهای داشته باشند و هزینههای پروژه را کنترل کنند.
لازم به ذکر است آتا انرژی آفاق به عنوان تولیدکننده مستقیم سیستمهای تهویه مطبوع، انواع کویلهای سفارشی را بدون واسطه و با قیمتهای رقابتی در سراسر ایران و کشورهای همسایه عرضه مینماید.
ظرفیت برودتی (کیلووات) و ابعاد فیزیکی کویل، عامل اصلی تعیین قیمت هستند. کویلهایی که برای ظرفیتهای بالاتر یا ابعاد غیرمعمول (سفارشی) طراحی میشوند، به متریال بیشتر و پیچیدگی ساخت بالاتری نیاز دارند.
جنس لولهها (مس خالص یا استیل ضد زنگ)، نوع فین (آلومینیومی ساده، بلوفین یا گلدفین) و ضخامت متریال قاب، تأثیر مستقیمی بر هزینه اولیه دارند. با این حال، استفاده از متریال مرغوب، طول عمر و مقاومت در برابر خوردگی را تضمین کرده و در بلندمدت، ارزش سرمایهگذاری را افزایش میدهد.
دقت در فرایند تولید، مونتاژ دقیق لولهها و فینها و انجام تستهای کنترل کیفیت (تست فشار) مطابق با استانداردهای جهانی، بر قیمت نهایی اثرگذار است. کیفیت بالاتر ساخت، راندمان پایدارتر و کاهش هزینههای نگهداری را در پی دارد.
ارائه خدمات طراحی اختصاصی متناسب با پارامترهای فنی هر پروژه، گارانتی رسمی و خدمات پس از فروش طولانیمدت، از دیگر عواملی هستند که هزینه نهایی را تحت تأثیر قرار میدهند. سرمایهگذاری بر روی این خدمات، عملکرد بهینه و پشتیبانی مطمئن سیستم سرمایشی را تضمین میکند.
جهت دریافت قیمت کویل آبسرد مناسب پروژهتان، با کارشناسان ما تماس بگیرید.
آتا انرژی، با تمرکز تخصصی بر تولید کویل ها و اجرای سیستمهای یکپارچه تهویه مطبوع، مزایای رقابتی منحصربهفردی ارائه میدهد؛ این مزایا نه تنها بر پایه تخصص فنی و سابقه اجرایی ۱۰ ساله، بلکه بر اساس رتبههای پیمانکاری تاسیسات و تجهیزات و گواهی صلاحیت ایمنی (HSE) بنا شدهاند. شما با سفارش و خرید کویل آبسرد سفارشی از این شرکت، از مزایای زیر بهرهمند میشوید:
فرآیند سفارشگذاری و خرید انواع تجهیزات تهویه مطبوع در این شرکت بهصورت شفاف، مهندسیشده و گامبهگام طراحی شده است:
مبدل حرارتی فیندار است که با آب سرد، هوای عبوری را خنک و رطوبتزدایی میکند. کاربرد اصلی آن در هواسازها، فنکویلها و داکتاسپلیتهای تجاری و صنعتی است.
جنس لولهها (مس یا استیل)، نوع و ضخامت فین ، دقت اتصالات و فرآیند کنترل کیفیت (تست فشار) از مهمترین عوامل هستند.
انتخاب ظرفیت بر اساس بار حرارتی محیط ، دما و دبی آب ورودی و خروجی و میزان هوای عبوری (CFM) انجام میشود؛ بنابراین دریافت مشاوره تخصصی و محاسبات نرمافزاری ضروری است.
دمای پایینتر آب، ظرفیت سرمایش را افزایش میدهد، اما تنظیم دقیق دما حیاتی است؛ زیرا دمای بسیار پایین میتواند ریسک یخزدگی را بالا ببرد.
خیر، پس از یک حد مشخص، افزایش ردیفها باعث افزایش افت فشار هوا میشود و راندمان کلی سیستم کاهش مییابد. طراحی باید بر اساس تعادل ظرفیت، افت فشار و محدودیتهای فضا انجام شود.
در مجموع کویل آبسرد یک جزء اساسی در سیستمهای سرمایشی و تهویه مطبوع است که عملکرد بهینه سیستم، مستقیماً به انتخاب صحیح و طراحی مهندسیشده آن وابسته است. انتخاب کویل مناسب در کنار نصب اصولی و نگهداری منظم، راندمان سیستم را افزایش میدهد، استهلاک تجهیزات و هزینههای عملیاتی را نیز کاهش میدهد.
شرکت آتا انرژی آفاق با تکیه بر تجربه تخصصی در طراحی و تولید مبدل های حرارتی و با بهرهگیری از دانش مهندسی روز و استانداردهای بینالمللی، کویلهای آبسرد را با دوام طولانی، عملکرد پایدار و خدمات پشتیبانی حرفهای ارائه میدهد.
جهت دریافت مشاوره فنی رایگان، استعلام قیمت یا طراحی سفارشی کویل آبسرد، تماس بگیرید.
