چیلر تراکمی یک سیستم سرمایشی است که از سیکل تبرید تراکمی برای کاهش دمای سیالات در صنایع مختلف مانند پتروشیمی، تهویه مطبوع ساختمانها و صنایع الکترونیکی استفاده میکند. این دستگاه با فشردهسازی مبرد توسط کمپرسور و انتقال حرارت از طریق کندانسور و اواپراتور، بهطور مؤثر گرمای اضافی را از آب یا سایر سیالات جذب میکند؛ بدین صورت دمای آنها را تا حد مطلوب کاهش میدهد.
در این صفحه نیز، علاوه بر معرفی انواع چیلر تراکمی، طرز کار، انواع و …، میتوانید استعلام قیمت و مشاوره فنی برای انتخاب بهترین گزینه متناسب با نیازتان را از تیم متخصص آتا انرژی دریافت کنید.
برای کسب اطلاعات فوری قیمت و دریافت مشاوره فنی رایگان با کارشناسان آتا انرژی تماس بگیرید.
بهطور خلاصه، چیلر تراکمی دستگاهی است که با استفاده از کمپرسور مکانیکی، گاز مبرد را فشرده کرده و از طریق یک چرخه تبرید بسته، گرما را از محیط مورد نظر دفع میکند. این فرآیند بهصورت مداوم تکرار میشود تا دمای سیال خنکشونده در محدوده تنظیمشده باقی بماند.

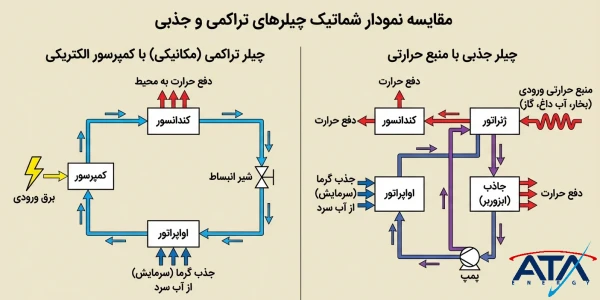

چیلرها به ۲ نوع تراکمی و جذبی تقسیم میشوند. تفاوت اصلی آنها در منبع انرژی و نحوه تولید سرمایش است. در چیلر تراکمی، از کمپرسور مکانیکی و انرژی الکتریکی استفاده میشود، در حالیکه چیلر جذبی با حرارت بخار یا گاز، کار میکند.
ساختار داخلی چیلر تراکمی برای انجام فرآیند خنکسازی، بر پایه ۲ مدار کاملاً مجزا اما هماهنگ طراحی شده است که عبارتند از:
در این مدار، سیال فرایندی مانند آب، محلول آب و گلایکول یا سایر مایعات صنعتی، حرارت تولید شده در خطوط تولید یا سیستم تهویه را با خود حمل میکند. این سیال داغ، وارد اواپراتور شده و در تماس غیرمستقیم با مبرد سرد، گرمای خود را به آن منتقل میکند. پس از خنک شدن، مجددا به مدار مصرف بازمیگردد تا چرخهی سرمایش تکرار شود.
مدار مبرد در واقع قلب سیستم تبرید تراکمی است. وظیفهی آن انتقال گرمای جذبشده از سیال فرایندی به محیط بیرون است. مبرد در این مدار، بین ۴ تجهیز اصلی جریان دارد تا چرخه تبرید را کامل کند. برای درک بهتر عملکرد این مدار، ابتدا باید با اجزای اصلی چیلر تراکمی آشنا شوید.

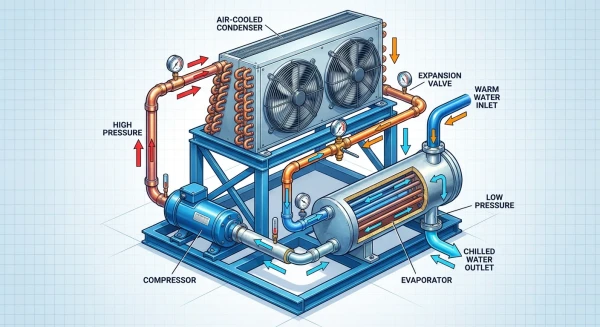

چیلر تراکمی از ۴ بخش اصلی تشکیل شده است:
این اجزا با همکاری یکدیگر چرخه تبرید را کامل میکنند تا فرایند سرمایش بهصورت پایدار و دقیق انجام شود.

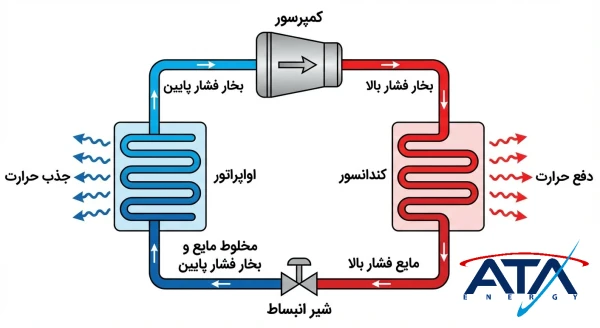

همانطور که پیشتر گفته شد طرز کار چیلر تراکمی بر پایهی چرخه تبرید تراکمی است؛ فرایندی پیوسته که در آن گاز مبرد با عبور از ۴ مرحلهی اصلی، گرمای سیال را جذب و آن را به محیط بیرون منتقل میکند. در این چرخه، انرژی الکتریکی مصرف شده در کمپرسور، به سرمایش مؤثر تبدیل میشود.
در ابتدا، مبرد در حالت گازی با فشار و دمای پایین وارد کمپرسور میشود. کمپرسور با فشردهسازی گاز، فشار و دمای آن را بهشدت افزایش میدهد. خروجی کمپرسور، گاز داغ و پرفشاری است که آماده ورود به مرحله بعدی است.
در این مرحله، مبرد وارد کندانسور میشود. کندانسور مانند یک رادیاتور صنعتی عمل میکند و وظیفه دارد گرمای مبرد را به محیط بیرون (هوا یا آب) منتقل کند. با دفع حرارت، مبرد از حالت گاز به مایع تبدیل شده و آماده ورود به شیر انبساط میشود.
مبردِ مایع از شیر انبساط عبور میکند. در این بخش، با کاهش ناگهانی فشار، دمای مبرد افت کرده و بخشی از آن تبخیر میشود. این کاهشِ فشار، همان عاملی است که شرایط لازم برای جذب گرما در مرحله بعد را فراهم میکند.
در نهایت، مبرد سرد و کمفشار وارد اواپراتور میشود. در اینجا، مبرد حرارت سیال فرایندی (مثلا آب) را جذب کرده و موجب کاهش دمای آن میگردد. سپس مبرد مجددا به حالت گاز درمیآید و برای تکرار چرخه به کمپرسور بازمیگردد. این چرخه بهطور مداوم تکرار میشود تا دمای سیال خنکشونده در محدودهی تنظیمشده حفظ شود.
لازم به ذکر است اواپراتورها بر اساس ساختار داخلی به ۳ دسته اصلی پوسته و لوله، صفحهای و پرهدار تقسیم میشوند.
کمپرسور مکانیکی، بخش اصلی دستگاه چیلر تراکمی است که وظیفه فشردهسازی مبرد و آغاز چرخه تبرید را بر عهده دارد. این قطعه انرژی الکتریکی را به نیروی مکانیکی تبدیل میکند تا فرآیند سرمایش بهصورت مؤثر انجام شود.
در این سیستمها، سرمایش حاصل از عملکرد کمپرسور را «سرمایش مکانیکی» مینامند؛ چون برخلاف روشهایی مانند سرمایش تبخیری، آدیاباتیک (فرایند بیدررو) یا خشک، کل فرآیند خنکسازی از طریق فشار و فشردهسازی گاز انجام میشود.
درون کمپرسور، اجزایی مانند مارپیچهای دوار (Screw) یا پیستونهای رفتوبرگشتی با دقت بالا کار میکنند تا گاز مبرد را از ناحیه مکش به ناحیه تخلیه هدایت کنند. در این فرآیند، حجم گاز کاهش و در نتیجه فشار و دما افزایش مییابد.
کمپرسور، که قلب چیلر تراکمی است، ظرفیت، راندمان و قیمت نهایی دستگاه را تعیین میکند؛ به طور مثال، در ظرفیتهای پایین از مدلهای اسکرال و با افزایش ظرفیت و بار حرارتی، استفاده از کمپرسورهای اسکرو مقرون به صرفهتر و رایجتر است.

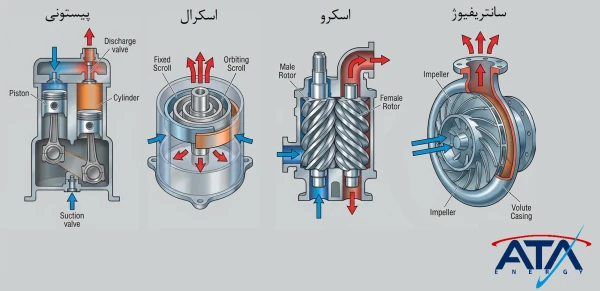

در ادامه، انواع کمپرسور (پیستونی، اسکرال، اسکرو و سانتریفیوژ) و تأثیر هر یک بر عملکرد چیلر را بررسی خواهیم کرد.
در چیلر پیستونی، فشردهسازی مبرد از طریق حرکت رفتوبرگشتی پیستون در داخل سیلندر انجام میشود. این مدلها توان سرمایشی مناسبی دارند و معمولا در پروژههای با ظرفیت پایین تا متوسط استفاده میشوند. از مزایای آن میتوان به تعمیر آسان، قیمت مناسب و امکان استفاده در شرایط دمایی مختلف اشاره کرد. در مقابل، لرزش و صدای بیشتر از چیلرهای پیشرفتهتر از معایب آن است.
در چیلر اسکرال، ۲ مارپیچ هممرکز باعث فشردهسازی یکنواخت مبرد میشوند. عملکرد این چیلرها نرم و بیصداست و بازده انرژی بالایی دارند. به همین دلیل، در ساختمانهای اداری، مسکونی و ویلاها گزینهای محبوب محسوب میشوند. هزینه نگهداری پایین و عمر طولانی از دیگر مزایای آنهاست.
مینی چیلرها اغلب از کمپرسورهای اسکرال بهره میبرند.
چیلرهای اسکرو از ۲ روتور مارپیچی برای فشردهسازی گاز مبرد استفاده میکنند. این ساختار باعث عملکرد مداوم، پایدار و بدون ضربه مکانیکی میشود. راندمان بالا و توان تولید سرمایش زیاد باعث شده این چیلرها در پروژههای صنعتی و تجاری بزرگ کاربرد گستردهای داشته باشند. ضمن اینکه نسبت به مدلهای پیستونی، صدای بسیار کمتری دارند.
در چیلر سانتریفیوژ، فشردهسازی مبرد به کمک نیروی گریز از مرکز انجام میشود. چیلرهای سانتریفیوژ برای ظرفیتهای بسیار بالا طراحی شدهاند و معمولا در مجتمعهای بزرگ، مراکز خرید و برجها به کار میروند. مصرف انرژی پایین و راندمان فوقالعاده از ویژگیهای برجسته این سیستم است، هرچند هزینه اولیه آن نسبت به سایر مدلها بیشتر است.
نحوه کار چیلر تراکمی، مستقیماً به روش دفع حرارت آن بستگی دارد؛ بر این اساس، این سیستمها بر مبنای محیط خنکسازی کندانسور (آب یا هوا)، به ۲ نوع اصلی تقسیم میشوند:
در چیلر تراکمی آب خنک، وظیفهی انتقال حرارت از مبرد به آب بر عهدهی کندانسور آبی است. آب گرمشده در کندانسور، بهوسیلهی برج خنککن (Cooling Tower) خنک میشود و دوباره به مدار باز میگردد.
این نوع چیلرها معمولا در پروژههای بزرگ صنعتی، تجاری و ساختمانی مورد استفاده قرار میگیرند، زیرا:
چیلرهای آبخنک برای کارکرد مؤثر نیاز به زیرساختهایی مانند برج خنککننده، پمپ سیرکولاسیون و سیستم تصفیه آب دارند. همچنین راندمان آنها وابستگی مستقیمی به دمای مرطوب محیط دارد. برای همین، نصب و نگهداری آنها در مناطقی با محدودیت منابع آبی ممکن است چالشبرانگیز باشد.
به علاوه، استفاده از برج خنککننده به عنوان منبع احتمالی آلودگی، این سیستم را برای محیطهای حساس و بهداشتی نظیر بیمارستانها، نامناسب میسازد.
در چیلرهای هواخنک، فرآیند دفع حرارت بهجای آب، توسط جریان هوای محیط و فنهای کندانسور انجام میشود. در این مدل، هوای بیرون مستقیما گرمای مبرد را جذب کرده و آن را به محیط آزاد میکند. چیلرهای هواخنک معمولا برای مناطق خشک، فضاهای محدود یا ساختمانهایی که دسترسی به برج خنککن ندارند، گزینهی ایدهآلی هستند.
از جمله مزایای چیلر هوا خنک عبارتند از:
هرچند چیلرهای هواخنک ممکن است در مقایسه با سیستمهای آبی، مصرف انرژی بیشتری داشته باشند، اما در مناطقی با محدودیت منابع آبی، تنها گزینهی ممکن و اقتصادی محسوب میشوند.
گاز مبرد (Refrigerant Gas) سیال اصلی چرخهی تبرید است که انتخاب آن مستقیماً بر راندمان انرژی، ایمنی و سازگاری زیستمحیطی سیستم تأثیر میگذارد. در حال حاضر، R410A و R513A دو مبرد پرکاربرد در چیلرهای تراکمی هستند.
هر ۲ این مبردها در دستهی گازهای فلورینه (Fluorinated Gases) قرار میگیرند. بر اساس مقررات بینالمللی و زیستمحیطی، شارژ و سرویس مدارهای تبرید که از این گازها استفاده میکنند، باید تنها توسط تکنسینهای دارای گواهی معتبر و مجاز انجام شود.
گاز R410A ترکیبی از ۲ مبرد R32 و R125 است و بهدلیل راندمان انرژی بالا، پایداری عملکرد و ایمنی زیاد، در بسیاری از چیلرهای صنعتی و تهویه مطبوع مورد استفاده قرار میگیرد.
این گاز غیرسمی و غیرقابل اشتعال است و در صورت نشت، خطرات ایمنی حداقلی دارد. به همین دلیل، در بسیاری از کشورهای صنعتی، استاندارد پایه برای چیلرهای نسل جدید محسوب میشود.
R513A نیز یکی از مبردهای جدید و دوستدار محیطزیست است که با هدف کاهش پتانسیل گرمایش جهانی (GWP) توسعه یافته است. این گاز در عین داشتن راندمان بالا، اثر گلخانهای کمتری نسبت به نسل قبلی مبردها دارد و جایگزینی مطمئن برای R134a به شمار میرود.
مزایای چیلر های تراکمی
چیلرهای تراکمی به دلیل عملکرد قابل اعتماد و راندمان انرژی فوقالعاده، انتخاب اول پروژههای حساس صنعتی و تجاری هستند. مزایای کلیدی این سیستمها عبارتند از:
چیلرهای تراکمی کاربرد گستردهای در انواع پروژههای صنعتی، تجاری و ساختمانی دارند. این سیستمها در تاسیسات زیر، عملکردی قابل اعتماد و متناسب با نیازهای فنی پروژه ارائه میدهند.
در خطوط تولید و صنایع سنگین، چیلرهای تراکمی حرارت ایجاد شده توسط تجهیزات و فرآیندها را مدیریت میکنند، از خرابی ماشینآلات جلوگیری کرده و پایداری تولید را افزایش میدهند.
در مجتمعهای اداری، فروشگاهی و مراکز خرید، چیلر تراکمی شرایط آسایش حرارتی را حفظ کرده و بهرهوری انرژی سیستم تهویه را بالا میبرد.
چیلر تراکمی دمای تجهیزات حساس را در محدودهی استاندارد نگه میدارد، ریسک داغی بیش از حد سرورها را کاهش داده و پایداری سیستم را تضمین میکند.
در فضاهای درمانی، این سیستمها دمای یکنواخت و رطوبت کنترلشده فراهم میکنند تا تجهیزات پزشکی در شرایط ایمن کار کنند و استانداردهای بهداشتی حفظ شود.
در خطوط تولید، چیلر تراکمی با کنترل دمای محیط به بهبود کیفیت محصول، کاهش ضایعات و افزایش طول عمر تجهیزات کمک میکند.
در فرآوری و نگهداری مواد غذایی، این چیلرها دمای ثابت ایجاد میکنند تا از فساد جلوگیری و کیفیت محصول حفظ شود. مدلهای بدون روغن نیز برای محیطهای حساس غذایی گزینهای ایدهآل هستند.
چیلرهای تراکمی دمای پایین و پایدار را تضمین میکنند تا طول عمر محصولات افزایش یابد و نوسانات حرارتی باعث افت کیفیت نشود.
در صنعت داروسازی، استفاده از چیلر تراکمی برای حفظ شرایط دمایی دقیق در فرآیند تولید و ذخیرهسازی داروها ضروری است و به انطباق با استانداردهای کیفی و ایمنی کمک میکند.
مشخصات چیلر تراکمی بر اساس عوامل مهمی نظیر ظرفیت، مصرف انرژی، قابلیت اطمینان و امکان یکپارچهسازی شکل میگیرد که بررسی آنها پیش از سفارش یا نصب الزامی است..
ظرفیت چیلر باید متناسب با حجم و بار حرارتی ساختمان یا خط تولید باشد. در تأسیسات بزرگ، سیستم باید قادر به حفظ دمای ثابت در چندین منطقه و پاسخگویی به بار سرمایشی متغیر باشد.
انتخاب ظرفیت بیشازحد یا کمتر از نیاز واقعی، میتواند باعث کاهش راندمان انرژی یا افزایش استهلاک دستگاه شود.
چیلرهای صنعتی معمولا بهصورت مداوم در مدار هستند، بنابراین راندمان انرژی نقش کلیدی در کاهش هزینههای عملیاتی دارد که از طریق راهکارهای زیر محقق میشود:
توقف طولانیمدت در خطوط تولید هزینه زیادی دارد، بنابراین سیستم چیلر باید:
لازم به ذکر است طراحی چیلر به صورت چند مداره (Multi-Circuit) پایداری و قابلیت اطمینان سیستم را به شدت افزایش میدهد؛ زیرا این ساختار باعث میشود عملکرد دستگاه به صورت پلهای تنظیم شود و در صورت خرابی یک مدار، عملکرد کلی دستگاه متوقف نشود و پایداری حفظ گردد.
چیلرهای مدرن معمولا با سیستمهای اتوماسیون و مانیتورینگ تاسیسات، یکپارچه میشوند. این قابلیت امکان کنترل دقیق دما، فشار و جریان سیال را فراهم کرده و به بهینهسازی کلی مصرف انرژی و کاهش هزینههای عملیاتی کمک میکند.
در آتا انرژی، تمامی این فاکتورها از مرحله طراحی تا تولید و تست نهایی در نظر گرفته میشود تا هر چیلر متناسب با نیاز واقعی پروژه طراحی و ساخته شود.
در محاسبه ظرفیت سرمایشی یک چیلر، عوامل متعددی دخیل هستند و هر پروژه صنعتی شرایط خاص خود را دارد. برخی از این عوامل عبارتاند از:
تیم مهندسی آتا انرژی این محاسبات را با نرمافزارهای تخصصی و بررسی دقیق نیاز حرارتی پروژه شما انجام میدهد تا مدلی اختصاصی با بالاترین بازده و پایداری عملکرد طراحی شود.
در فرآیند خرید چیلر تراکمی، چالشهایی مانند مصرف بالای انرژی و نگهداری پرهزینه مطرح است که با راهکارهای مهندسی قابل کنترلاند. مهمترین این چالشها و راهکارها را در جدول زیر بخوانید.
|
چالش |
توضیح | راهکار پیشنهادی آتا انرژی |
| ۱. مصرف بالای انرژی | چیلرهای تراکمی میتوانند مصرف انرژی بالایی داشته باشند و هزینهها و اثرات زیستمحیطی را افزایش دهند. |
|
| ۲. نوسانات برق | کنترل دمای ناپایدار میتواند کیفیت چیلر و کارایی عملیاتی را کاهش دهد. |
|
| ۳. نشتی مبرد | نشتی مبرد باعث کاهش راندمان، افزایش هزینهها و نگرانیهای زیستمحیطی ایجاد میکند. |
|
| ۴. نیازهای نگهداری | نگهداری منظم برای عملکرد بهینه چیلرهای تراکمی ضروری است، اما منابع زیادی را مصرف میکند. |
|
آتا انرژی امکان سفارشیسازی کامل چیلر را فراهم میکند تا دقیقاً متناسب با نیازهای پروژه شما باشد. این قابلیتها شامل تجهیز به اینورتر برای کنترل دقیق دور کمپرسور یا فنها، افزودن سیستم کنترل از راه دور، طراحی ویژه برای مناطق خورنده و امکان انتخاب رنگ یا ابعاد فریم بر اساس درخواست کارفرما است.
چیلرهای تراکمی آتا انرژی در مراحل طراحی و ساخت، تحت کنترل کیفی مستمر قرار میگیرند و تمام محاسبات فنی آنها مطابق با الزامات استانداردهای ISO 9001، ISO 45001، AHRI 550/590 و ISIRI انجام میشود.
این رویکرد تضمین میکند که محصولات نهایی از نظر ایمنی، دوام و کارایی پاسخگوی الزامات پروژههای صنعتی و ساختمانی باشند.
جهت دسترسی به اطلاعات فنی انواع چیلر آتا انرژی، کاتالوگ زیر را دانلود کنید.
برای حفظ عملکرد پایدار و جلوگیری از خرابیهای احتمالی، اجرای یک برنامه منظم سرویس چیلر ضروری است. تیم مهندسی آتا انرژی، چکلیست زیر را بهعنوان راهنمای اصلی سرویس چیلرهای تراکمی تدوین کرده است.
پیش از هر اقدام، دستورالعملهای تولیدکننده را مرور کنید و برنامه سرویس را بر اساس آن تنظیم نمایید.
اتصالات برق، کنترلها، سنسورها و تجهیزات حفاظتی را بررسی کنید تا از عملکرد ایمن و بدون وقفه سیستم اطمینان حاصل شود.
گردوغبار و رسوبات حرارتی انتقال حرارت را مختل میکنند؛ تمیزکاری دورهای این اجزا باعث افزایش راندمان خنککاری میشود.
سطح و فشار مبرد را طبق استانداردهای معتبر (مانند CARB) کنترل کنید تا ظرفیت سرمایش در حد مطلوب حفظ شود.
موتور، فنها و یاتاقانها نیاز به روانکاری منظم دارند تا از اصطکاک و استهلاک قطعات جلوگیری شود.
پارامترهای شیمیایی آب را بهطور دورهای بررسی کنید تا از تشکیل رسوب، خوردگی یا رشد میکروبی پیشگیری شود.
تنظیم مجدد نقاط ستپوینت دما و فشار متناسب با فصل یا نوع بار حرارتی، عملکرد سیستم را در حالت بهینه نگه میدارد.
عایقکاری و درزبندی را بررسی کنید تا از اتلاف حرارت و نشتی مبرد جلوگیری شود.
لرزش کمپرسور و موتور میتواند نشانهای از عدم تراز یا فرسودگی باشد؛ بررسی منظم ارتعاشات به تشخیص زودهنگام مشکلات کمک میکند.
عملکرد قفلها، سنسورهای هشدار و سیستمهای قطع اضطراری را بررسی کنید تا ایمنی اپراتورها تضمین شود.
نصب و راهاندازی انواع چیلر مرحلهای حساس است که باید طبق دستورالعمل سازنده انجام شود. انتخاب محل مناسب نصب، اتصال دقیق لولهها و کابلها، تست نشتی و فشار و تنظیم اولیه کمپرسور از مراحل اصلی این فرایند هستند. اجرای صحیح این مراحل باعث افزایش راندمان و طول عمر سیستم میشود.
همچنین از آنجایی که چیلرهای تراکمی با انرژی الکتریکی کار میکنند، تأمین برق سهفاز برای اطمینان از عملکرد بهینه و جلوگیری از نوسانات، قویاً توصیه میشود.
قیمت چیلر تراکمی به مجموعهای از عوامل فنی و اجرایی نظیر ظرفیت، نوع کندانسور، نوع گاز مبرد و … بستگی دارد که مستقیما بر راندمان و دوام دستگاه تأثیر میگذارند.
درک این عوامل به خریداران کمک میکند تا سیستمی انتخاب کنند که علاوه بر پاسخگویی به نیاز سرمایشی، از نظر اقتصادی نیز مقرونبهصرفه باشد.
هرچه ظرفیت چیلر بالاتر باشد، از تجهیزات بزرگتر و کمپرسورهای قویتر استفاده میشود و در نتیجه هزینه افزایش مییابد.
تفاوت بین مدلهای هوا خنک و آبخنک، با توجه به شرایط اقلیمی و منابع آب در دسترس، یکی از عوامل اصلی اختلاف قیمت است.
استفاده از مبردهای جدید با کارایی بالا و GWP پایین، اگرچه هزینه اولیه را بیشتر میکند، اما مصرف انرژی را کاهش و عمر مفید سیستم را افزایش میدهد.
تجهیز چیلر به موتورفنهای EC، Free Cooling و سیستم مدیریت انرژی، هزینه سرمایهگذاری را افزایش میدهد اما بازگشت سرمایه سریعتری خواهد داشت.
ارائه خدمات پس از فروش، پشتیبانی فنی و امکان اتصال به سیستمهای اتوماسیون از دیگر مواردی است که در قیمت نهایی نقش دارد.
برای اطلاع از قیمت روز چیلر تراکمی آتا انرژی با کارشناسان فروش تماس بگیرید.
شرکت آتا انرژی با سالها تجربه در طراحی، تولید و فروش انواع چیلر، خدمات کاملی را برای پشتیبانی مشتریان ارائه میدهد:
آتا انرژی متعهد به تضمین عملکرد بلندمدت تجهیزات و ارائه پشتیبانی کامل به مشتریان خود است. تمامی چیلرهای تراکمی تحت شرایط حمایتی زیر در سراسر ایران و کشورهای منطقه ارائه میشوند:
چیلرهای تراکمی، به عنوان راهکار سرمایشی پیشرفته و قابل اعتماد، عملکرد پایدار و راندمان بالا را در تاسیسات صنعتی، تجاری و حساس تضمین میکنند. همانطور که بررسی شد، با انتخاب دقیق ظرفیت، نوع کندانسور و فناوریهای بهینهسازی انرژی، میتوانید کیفیت و طول عمر سیستم سرمایشی خود را تضمین کنید.
شرکت آتا انرژی نیز با تکیه بر تجربه و تخصص ۱۰ ساله، طراحی، تولید و پشتیبانی کامل چیلرهای تراکمی را ارائه میدهد تا سیستم شما همواره در بالاترین سطح عملکرد و بهرهوری انرژی باقی بماند.
برای دریافت مشاوره تخصصی رایگان یا استعلام قیمت روز چیلر تراکمی، همین حالا با کارشناسان ما تماس بگیرید.
