چیلر اسکرال (Scroll Chiller) یک سیستم تبرید تراکمی است که با استفاده از کمپرسورهای اسکرال، برودت لازم را با بالاترین راندمان انرژی و کمترین لرزش و صدا تولید میکند. این دستگاه با کنترل دقیق دما و عملکرد ماژولار، یک راهحل اقتصادی و انعطافپذیر برای فضاهایی با ظرفیت متوسط محسوب میشود.
آتا انرژی آفاق این محصول را در ظرفیتهای متنوعی، از ۵ تا ۱۵۰ تن تبرید (TR) و در ۲ مدل هوا خنک و آب خنک تولید میکند. در این صفحه نیز علاوه بر مطالعه راهنمای جامع انواع، اجزا، مزایا و معایب و …، میتوانید جهت مشاوره تخصصی و استعلام قیمت روز، با تیم مهندسی ما در تماس باشید.
به مشاوره تخصصی فوری نیاز دارید؟ با کارشناسان آتا انرژی تماس بگیرید.
در چیلر اسکرال، فرآیند فشردهسازی مبرد توسط یک یا چند کمپرسور اسکرال هرمتیک صورت میگیرد. این کمپرسورها با حرکت مداری دو مارپیچ (Scroll)، مبرد را بهصورت پیوسته، با حداقل لرزش و بدون نوسان فشرده میکنند.
این نوع چیلرها در ۲ مدل هواخنک و آبخنک تولید میشوند؛ بنابراین میتوانند بهراحتی نیازهای سرمایشی سیستمهای تهویه مطبوع (شامل فن کویل ها و هواسازها) و کاربردهای فرآیندی/صنعتی (مانند دستگاههای تزریق پلاستیک و تجهیزات حساس پزشکی) را تأمین کنند.
چیلر تراکمی اسکرال از ۷ جزء اصلی تشکیل شده است که هر کدام نقش ضروری در عملکرد سیستم دارند. این بخش به شما نشان میدهد هر قطعه چه کاری انجام میدهد و چرا اهمیت دارد.
کمپرسور موتور اصلی چیلر است و مبرد را در سیکل حرکت میدهد. کمپرسور فشار مبرد را افزایش میدهد تا جریان آن در سیکل چیلر برقرار شود. بدون کمپرسور، هیچ چرخه سرمایشی ممکن نیست.
کندانسور حرارت جذب شده توسط مبرد را دفع میکند و مبرد را برای مرحله بعد آماده میسازد. ۲ نوع اصلی آن عبارتند از:
وظیفه اصلی شیر انبساط کاهش فشار مبرد و افزایش حجم آن است تا مبرد بتواند در مرحله بعد (در اواپراتور) حرارت ناخواسته را جذب کند. رایج ترین شیر انبساطها عبارتند از:
هر یک از این مدلها بسته به نوع سیستم و دقت مورد نیاز در کنترل جریان مبرد، انتخاب میشوند.
وظیفه اصلی اواپراتور جذب حرارت ناخواسته از داخل ساختمان و انتقال آن به مبرد است تا مبرد بتواند این حرارت را به برج خنککننده منتقل کرده و به محیط بیرون دفع کند.
در این بخش، مبرد حرارت را جذب میکند و آب چیلد (Chilled Water) خنک میشود. این آب توسط پمپ در ساختمان گردش میکند و پس از جذب گرما دوباره به اواپراتور بازمیگردد تا چرخه تکرار شود.
وظیفه اصلی واحد برق کنترل و مدیریت جریان برق ورودی به چیلر است. درون واحد برق معمولاً تجهیزات زیر قرار دارند:
به طور کلی، این واحد تضمین میکند که چیلر با توان الکتریکی پایدار و ایمن کار کند و از آسیبهای احتمالی ناشی از نوسانات برق جلوگیری شود.
نقش آن پایش و تنظیم عملکرد بخشهای مختلف دستگاه است تا چیلر با حداکثر کارایی و ایمنی کار کند.
پارامترهایی مانند دما، فشار، جریان مبرد و وضعیت کمپرسور بررسی میشوند و در صورت نیاز تنظیمات بهصورت خودکار انجام میشود. این واحد همچنین خطاها را هشدار میدهد یا در شرایط خطر چیلر را خاموش میکند.
واترباکسها در چیلرهای آبخنک به اواپراتور و کندانسور متصل میشوند. وظیفه اصلی آنها هدایت جریان آب و جدا کردن مسیر ورودی و خروجی است تا آب بهصورت کنترلشده درون مبدلها حرکت کند.
طراحی واتر باکس بسته به تعداد پاسها متفاوت است:

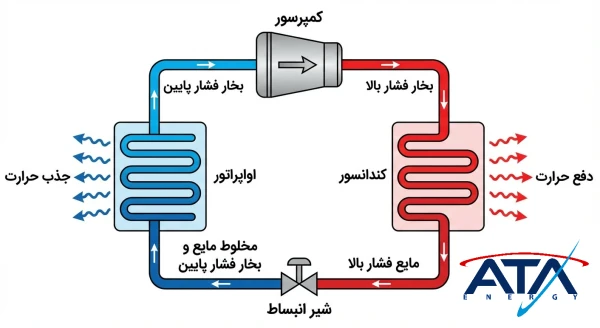

چیلر اسکرال از یک سیکل تبرید ساده ۳ مرحلهای و در عین حال بسیار کارآمد برای خنککردن آب یا مایعات دیگر استفاده میکند.
با استفاده از این چرخه پیوسته، چیلر اسکرال قادر است بهصورت مداوم و با مصرف انرژی پایین، سرمایش لازم برای ساختمانها یا فرآیندهای صنعتی را تامین کند.
ابتدا کار به این صورت آغاز میشود که آب گرم فرآیند وارد اواپراتور میشود و حرارت خود را به مبرد منتقل میکند. در این مرحله، مبرد در فشار پایین به جوش میآید و به شکل بخار درآمده و آماده ورود به کمپرسور اسکرال میشود.
در کمپرسور، اسکرال متحرک با حرکت مداری خود بخار مبرد را فشرده میکند. این فشردهسازی باعث افزایش فشار و دمای مبرد شده و یک جریان گاز داغ و یکنواخت تولید میکند. سپس گاز داغ به کندانسور منتقل میشود. در کندانسور، بسته به نوع چیلر، حرارت به یکی از ۲ روش دفع میشود:
پس از کاهش دما و تبدیل گاز به مایع، مبرد از شیر انبساط عبور میکند. این عمل باعث کاهش فشار و دمای مبرد میشود و آن را برای ورود مجدد به اواپراتور آماده میکند. با ورود دوباره مبرد به اواپراتور، چرخه تبرید تکرار شده و آب فرآیند در دمای تنظیمشده خنک نگه داشته میشود.
چیلرهای اسکرال بر اساس نوع سیستم تقطیر (کندانسور)، به ۲ گروه اصلی چیلر تراکمی هوا خنک و چیلر تراکمی آب خنک تقسیم میشوند. هر یک از این مدلها با ساختار و راندمان متفاوت، برای شرایط اقلیمی و پروژههای خاص طراحی شدهاند.

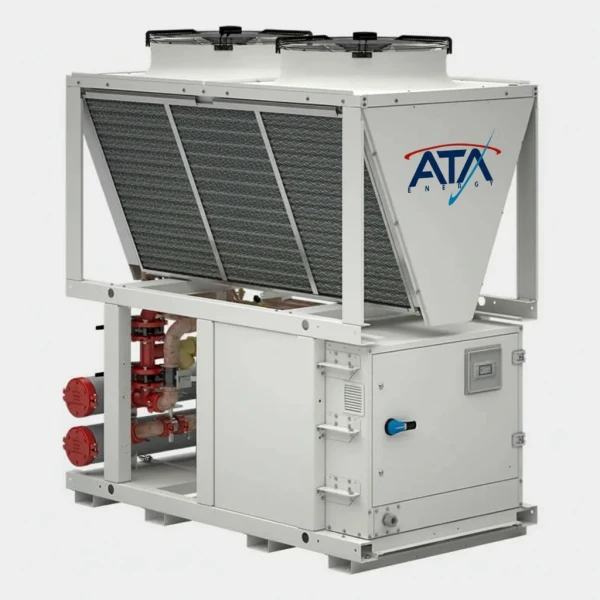

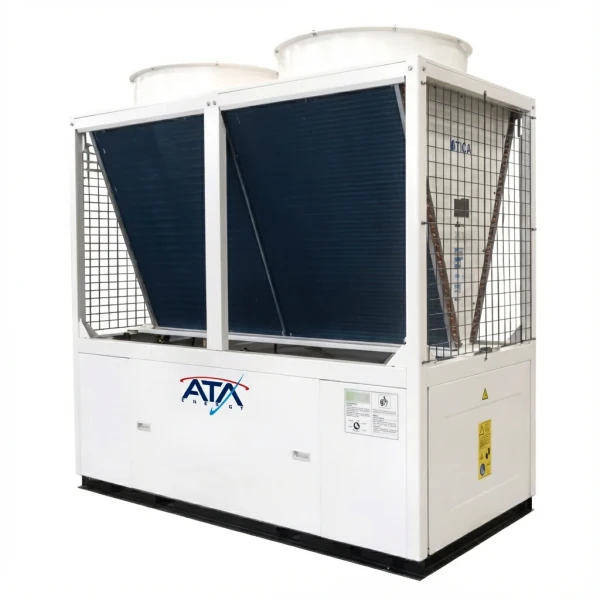

در چیلر هوا خنک اسکرال، دفع حرارت از طریق کویلهای کندانسور و فنهای محوری انجام میشود و گرمای مبرد مستقیما به هوای محیط منتقل میگردد.
به خاطر عدم نیاز به برج خنککننده و تجهیزات جانبی آبی، نصب و راهاندازی آن سریعتر و کمهزینهتر است.
چیلر اسکرال هوا خنک معمولا در فضای باز مانند پشتبام یا محوطهی بیرونی ساختمان نصب میشود و گزینهای مناسب برای پروژههایی با محدودیت فضا یا زمان اجرای کوتاه به شمار میرود.

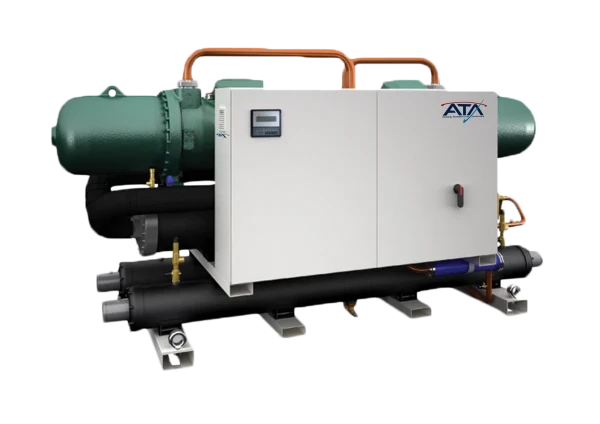

در چیلر اسکرال آب خنک، گرمای حاصل از تقطیر مبرد توسط مبدل حرارتی پوسته و لوله یا صفحهای به مدار آب کندانسور منتقل میشود. این آب سپس از طریق برج خنککننده خنک شده و مجددا به سیکل بازمیگردد.
راندمان بالاتر، عملکرد پایدارتر در اقلیمهای گرم و مرطوب و صدای کمتر از جمله مزایای این مدل است. به همین دلیل، در پروژههای بزرگ، بیمارستانها، مراکز خرید و ساختمانهای شهری پر تراکم، پرکاربردتر دارد.
نوع کمپرسور (تکی، دوتایی، دیجیتال و روغنی) مستقیماً بر راندمان انرژی، سطح صدای دستگاه و طول عمر چیلر اسکرال تأثیر میگذارد. در ادامه، رایجترین انواع این کمپرسورها بر اساس ساختار و کاربرد معرفی کردهایم.

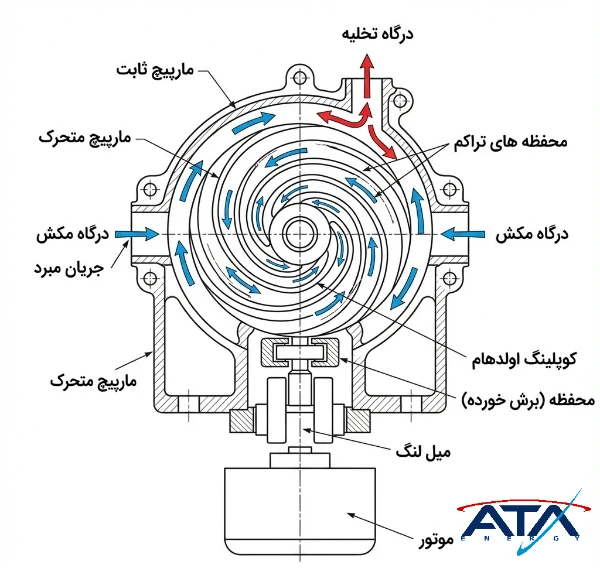

کمپرسور تکی سادهترین و پرکاربردترین نوع کمپرسور در چیلرهای اسکرال است. این مدل از ۲ اسکرال تشکیل شده است؛ یکی ثابت و دیگری متحرک، که با حرکت مدور خود گاز مبرد را بهصورت پیوسته فشرده میکنند.
طراحی جمعوجور و نگهداری آسان، این نوع را به گزینهای مناسب برای کاربریهای کوچک تا متوسط مانند دفاتر اداری و ساختمانهای مسکونی تبدیل کرده است. چیلر اسکرال با کمپرسور تکی، سرمایشی یکنواخت، کمصدا و مقرونبهصرفه ارائه میدهد.
در این مدل، ۲ مجموعه اسکرال بهصورت موازی کار میکنند تا راندمان و ظرفیت سرمایشی افزایش یابد.
این طراحی اجازه میدهد در حالیکه یک مجموعه در حال فشردهسازی گاز است، مجموعه دیگر گاز جدید را دریافت کند؛ نتیجهی آن عملکردی نرم، پایدار و بدون نوسان است.
چیلرهای اسکرال دوتایی برای ساختمانهای تجاری متوسط تا بزرگ مناسباند و در بارهای جزئی (Partial Load) نیز بازدهی بالایی دارند، که منجر به کاهش مصرف انرژی در ساعات کممصرف میشود.
کمپرسورهای اسکرال دیجیتال را میتوان نسل پیشرفتهتری از این فناوری دانست. این کمپرسورها با قابلیت تنظیم ظرفیت از ۱۰ تا ۱۰۰ درصد، به اپراتور اجازه میدهند سرمایش را دقیقا مطابق با نیاز لحظهای فضا تنظیم کند.
بهجای روشن و خاموش شدنهای مکرر، کمپرسور دیجیتال با تغییر زمان بین حالت بارگیری و بیباری، ظرفیت خود را تنظیم میکند.این نوع کمپرسور برای ساختمانهای هوشمند، بیمارستانها و هتلها که نیاز به کنترل دمای دقیق دارند، ایدهآل است.
این نوع کمپرسورها برای کاربردهای صنعتی سنگین و شرایط کاری سخت طراحی شدهاند.
در این مدل، روغن به داخل محفظه فشردهسازی تزریق میشود تا ۳ وظیفهی مهم زیر را انجام دهد:
۱. روانکاری و کاهش سایش قطعات متحرک
۲. آببندی شکافهای بین اسکرالها برای افزایش راندمان فشردهسازی
۳. جذب گرما و جلوگیری از افزایش دمای کمپرسور
کمپرسورهای روغنی قادرند نسبت فشار بالا و ناخالصیهای مبرد را تحمل کنند، هرچند وجود سیستم بازگردانی روغن، کمی به پیچیدگی طراحی میافزاید.

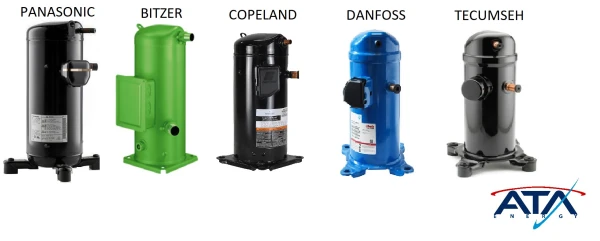

کمپرسورهای اسکرال توسط برندهای معتبر جهانی تولید میشوند و هر برند ویژگیهای خاص خود را دارد:
انتخاب مبرد مناسب برای چیلرهای اسکرال تاثیر مستقیم بر بهرهوری و عملکرد مطمئن دارد. به طور کلی:
عوامل مؤثر در انتخاب مبرد شامل شرایط اقلیمی، نوع کمپرسور و محدودیتهای فنی است. توجه کنید که هیچ مبردی به طور مطلق بهترین راندمان را نمیدهد؛ انتخاب باید متناسب با مشخصات دستگاه و محیط انجام شود.
برای مقایسه دقیق بهرهوری انرژی چیلرهای اسکرال، از ۲ معیار جهانی زیر استفاده میشود:
چیلرهای اسکرال به دلیل مزایایی چون عملکرد بیصدا، ماژولار بودن (افزونگی) و راندمان بالا در بارهای جزئی، انتخابی برتر برای سیستمهای سرمایشی هستند. در ادامه، ۷ ویژگی کلیدی از جمله نصب آسان و نگهداری ساده را بررسی کردهایم.
کمپرسورهای اسکرال صدای کمتری تولید میکنند که برای فضاهای اداری، آزمایشگاهی و سقف ساختمانها بسیار مناسب است.
چیلرهای اسکرال معمولاً چند کمپرسور مستقل دارند. این طراحی به صورت طبیعی رفتار N+1 را ایجاد میکند و در صورت از کار افتادن یک کمپرسور، سایر کمپرسورها بار سرمایشی را تأمین میکنند.
چیلرهای اسکرال در شرایط بار جزئی (۳۰ تا ۷۰ درصد) کارایی بالایی دارند. با استفاده از کمپرسورهای با دور متغیر (VFD)، راندمان در بارهای سبکتر حتی بیشتر میشود. این ویژگی به کاهش مصرف انرژی کمک کرده و بهویژه در اقلیمهای معتدل، تاثیر مثبتی در هزینهها دارد.
چیلرهای اسکرال هوا خنک معمولا بهصورت پکیج کامل بر روی شاسی عرضه میشوند. نصب این سیستمها بسیار سریع و ساده است. مدلهای آبخنک هم بهراحتی در فضاهای محدود نصب میشوند.
کمپرسورهای اسکرال بهصورت هرمتیک طراحی شدهاند، که به معنای عدم وجود نشتی در محور شافت است. سرویسهای دورهای شامل شستوشوی کویلها، فیلترها و بررسی مدار الکتریکی هستند. همچنین، سیستمهای کنترل الکترونیکی ثبت سوابق هشدار و دادههای عملکردی را انجام میدهند تا عیبیابی سریعتر و دقیقتر میسر باشد.
چیلرهای اسکرال میتوانند با در نظر گرفتن منبع بافر مناسب، دامنه دمای آب سرد را در محدودهای ثابت حفظ کنند. این ویژگی به ویژه در بارهای بسیار پایین با جلوگیری از روشن و خاموش شدن مکرر سیستم، به بهبود عملکرد کمک میکند.
چیلرهای اسکرال معمولا با مبردهای رایج مانند R410A سازگارند، اما همچنین بهخوبی با مبردهای جدید و با GWP پایینتر مانند R32 و R454B همخوانی دارند. تولیدکنندگان این سیستمها طراحیهایی ایمنتر با محدودیت شارژ و سیستم تشخیص نشتی را ارائه میدهند تا با استانداردهای ایمنی بینالمللی هماهنگ باشند.
با وجود مزایای متعدد، چیلرهای اسکرال محدودیتهایی هم دارند که بهتر است پیش از انتخاب سیستم در نظر گرفته شوند:
در ادامه با مهمترین کاربردهای این نوع چیلر، بهویژه در نقش چیلر صنعتی، آشنا میشوید؛ هرچند این دستگاه در کاربردهای عمومی زیر نیز بهطور گسترده مورد استفاده قرار میگیرد:
در خطوط قالبگیری، اکستروژن و تولید پلاستیک، کنترل دقیق دمای قالب تاثیر مستقیمی بر کیفیت محصول دارد. چیلر اسکرال هوا خنک با مدار آبگلیکول و مخزن بافر، دمای آب خروجی را با دقت بالا ثابت نگه میدارد، حتی در شرایطی که زمان سیکل یا نوع قالب تغییر میکند.
در محیطهایی مانند آزمایشگاههای تحقیقاتی، اتاقهای کنترل محیط، تجهیزات لیزری و دستگاههای شوینده شیشه، دمای پایدار و عملکرد بیصدا اهمیت زیادی دارد. چیلرهای اسکرال به دلیل طراحی هرمتیک کمپرسور و لرزش بسیار پایین، برای نصب در پشتبام یا مجاورت فضاهای اداری مناسب هستند.
در فرآیندهای تخمیر، شوک سرمایی، خنکسازی مخازن دوجداره و خطوط پرکن نوشیدنی، حفظ دمای دقیق و یکنواخت از الزامات مهم است. ساختار ماژولار آن امکان افزایش ظرفیت خنککاری را متناسب با رشد خطوط تولید فراهم میکند.
در فضاهایی مانند رکهای سرور، انبارهای هوشمند یا مراکز دادهی کوچک (Edge Facilities)، پایداری سرمایش اهمیت بالایی دارد. چیلرهای اسکرال چند مداره با کمپرسورهای ماژولار، در زمان خرابی یا سرویس، قابلیت پشتیبانی از مدار فعال دیگر را دارند و از قطع سیستم جلوگیری میکنند.
چیلرهای اسکرال آتا انرژی برای پروژههای متوسط و کوچک در ۲ نوع هواخنک و آبخنک طراحی شدهاند. این چیلرها با مشخصات زیر بر پايه راندمان بالا در بارهای جزئی، صدای کم و پایداری چندمداره تولید میشوند و منطبق با استانداردهای بینالمللی AHRI 550/590، EN 378 و الزامات ملی ISIRI 4230 انجام هستند.

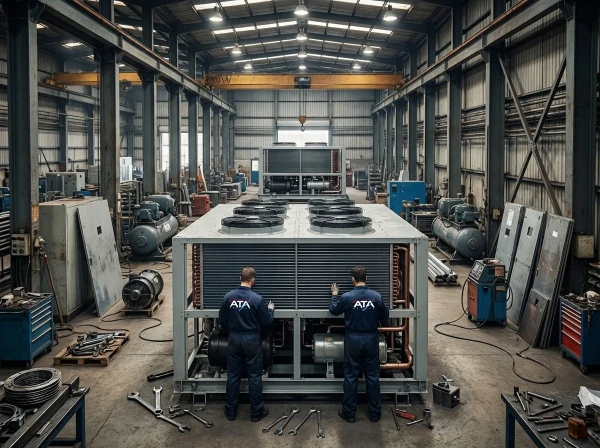

تمامی چیلرهای اسکرال آتا انرژی تحت کنترل کیفی مستمر و بررسی محاسبات حرارتی و مکانیکی دقیق تولید میشوند.
فرآیند طراحی و ساخت منطبق با استانداردهای ISO 9001، ISO 45001، AHRI 550/590، EN 378 و ISIRI 4230 انجام میشود تا محصول نهایی از نظر راندمان، ایمنی، دوام و قابلیت اطمینان در بالاترین سطح عملکردی قرار گیرد.
دسترسی به مشخصات فنی انواع چیلر آتا انرژی، در کاتالوگ زیر:
قیمت انواع چیلر به مجموعهای از فاکتورهای فنی، برند، فناوری و ظرفیت بستگی دارد. در ادامه، مهمترین عوامل تأثیرگذار بر قیمت چیلر اسکرال را مرور میکنیم.
اولین و مهمترین عامل تعیینکننده قیمت، ظرفیت خنککنندگی چیلر است. هرچه ظرفیت تبرید (بر حسب تن یا کیلووات) بالاتر باشد، قیمت دستگاه هم افزایش مییابد.
بهطور معمول، چیلرهای اسکرال آبخنک و هوا خنک در ظرفیتهای ۵ تا بیش از ۱۵۰ تن تبرید تولید میشوند.
همانند سایر تجهیزات صنعتی، برند سازنده چیلر نقش پررنگی در تعیین قیمت دارد. برندهای معتبر جهانی یا تولیدکنندگان داخلی نظیر آتا انرژی با استانداردهای مشابه، معمولا قیمت بالاتری دارند؛ اما در مقابل، کیفیت ساخت، دوام بالا و خدمات پس از فروش مطمئنتری ارائه میدهند.
رتبه انرژی چیلر مستقیما بر هزینههای عملیاتی پروژه تأثیر دارد. قیمت چیلر هوا خنک اسکرال و آب خنک با راندمان بالا (مطابق استانداردهای ASHRAE یا DOE) هرچند در اول گرانتر هستند، ولی در مصرف برق صرفهجویی زیادی ایجاد میکنند.
پیشرفتهای فناوری یکی از عوامل کلیدی در تعیین قیمت چیلرهای امروزی است. مدلهای جدید چیلر اسکرال ممکن است دارای قابلیتهای زیر باشند:
اگرچه این امکانات ممکن است در ابتدا هزینه خرید را افزایش دهند، ولی در طول زمان با کاهش مصرف انرژی، بهینهسازی عملکرد و کاهش استهلاک قطعات، هزینه اولیه را جبران و سودآوری ایجاد میکنند.
خرید تجهیزات تهویه مطبوع و سرمایشی از جمله چیلر اسکرال از آتا انرژی بدون پیچیدگی و در چند مرحله ساده زیر در سراسر ایران و کشورهای منطقه انجام میشود:
مشتریان آتا انرژی از مزایای زیر بهرهمند میشوند:
چیلرهای اسکرال نوعی سیستم تبرید هستند که از کمپرسور اسکرال برای فشردهسازی مبرد و حذف حرارت از یک فضای مشخص استفاده میکنند. این چیلرها به دلیل بهرهوری بالا، قابلیت اطمینان و صدای پایین شناخته میشوند. همچنین انتخاب مناسبی برای کاربردهای مختلف از جمله تهویه مطبوع، خنکسازی فرآیندها و سرماسازی در محیطهای تجاری، صنعتی و مسکونی محسوب میشوند.
حال اگر به دنبال چیلر اسکرال با کیفیت بالا، عملکرد پایدار و خدمات پس از فروش جامع هستید، تیم متخصص آتا انرژی آماده است تا شما را در انتخاب بهترین راهکار سرمایشی متناسب با نیازتان همراهی کند.
جهت استعلام قیمت خرید، سفارش و مشاوره تخصصی رایگان با واحد مشاوره فنی ما تماس بگیرید.
