چرا یک چیلر ۱۰۰ تن در عمل کمتر از ۱۰۰ تن سرمایش تولید میکند؟ پاسخ این سؤال با توضیح تفاوت ظرفیت اسمی و واقعی چیلر آشکار میشود؛ چرا که ظرفیت واقعی چیلر میزان سرمایشی است که دستگاه در شرایط عملی پروژه ارائه میدهد، نه عددی که در کاتالوگ (ظرفیت اسمی چیلر) درج شده است.
نادیده گرفتن این تفاوت میتواند به انتخاب نادرست تجهیزات، افزایش مصرف انرژی و نارضایتی از عملکرد سیستم منجر شود. از این رو، در این مقاله بررسی میکنیم کدام ظرفیت باید مبنای تصمیمگیری قرار گیرد و چرا تحلیل ظرفیت واقعی اهمیت بیشتری دارد؛ پس همراه ما باشید.
نیاز به راهنمایی فوری دارید؟ با کارشناسان آتا انرژی تماس بگیرید.
جدول مقایسهای ظرفیت نامی و واقعی چیلر (راهنمای سریع)
جهت دستیابی به یک دید کلی و مقایسه سریع بین ظرفیت اسمی و واقعی انواع چیلر، جدول زیر را مطالعه کنید. توجه کنید که اعداد ارائهشده تقریبی هستند و بسته به شرایط اقلیمی، بار عملیاتی و نحوه طراحی سیستم میتوانند متفاوت باشند.
| نوع چیلر | ظرفیت اسمی | ظرفیت واقعی (تقریبی) | نکته کلیدی |
| هوا خنک تراکمی | ۱۰۰ تن | ۹۰ تن | دمای محیط و رطوبت بالا باعث کاهش ظرفیت میشوند. |
| آبخنک | ۱۰۰ تن | ۹۵ تن | ظرفیت واقعی وابسته به دمای آب ورودی و عملکرد برج خنککننده است. |
| مدولار | ۱۰۰ تن | ۹۸-۱۰۰ تن | چند واحد کوچک انعطاف بالایی در بار متغیر فراهم میکنند. |
| صنعتی | ۱۰۰ تن | ۹۲-۹۵ تن | شرایط محیطی و بار عملیاتی بر ظرفیت واقعی اثر دارد. |
| پیستونی | ۵۰ تن | ۴۵-۴۸ تن | در بار جزئی کاهش ظرفیت رخ میدهد، اما دوام بالاست. |
لازم به ذکر است جهت پیشگیری از خطاهای طراحی و اتلاف سرمایه، مطالعه و اشراف بر جزئیات فنی و پارامترهای موثر ادامه مطلب ضروری است.
ظرفیت چیلر چیست؟
ظرفیت چیلر به میزان سرمایشی گفته میشود که دستگاه میتواند تولید کند و معمولاً بر حسب تن تبرید (TR) یا کیلووات (kW) بیان میشود. این ظرفیت نشان میدهد چیلر تا چه اندازه قادر است بار حرارتی یک فضا یا فرآیند صنعتی را تامین کند. در مشخصات فنی نیز، ظرفیت چیلر به ۲ شکل زیر بیان میشود:
- ظرفیت اسمی چیلر (ظرفیت نامی): عددی که بر اساس شرایط آزمون استاندارد و آزمایشگاهی اعلام میشود.
- ظرفیت واقعی چیلر: میزان سرمایشی که دستگاه در شرایط عملی پروژه و بهرهبرداری واقعی تولید میکند.
شرایط تست ظرفیت اسمی چیلر و استانداردهای رایج
ظرفیت اسمی چیلر بر اساس شرایط آزمون مشخص و کنترلشده، تعیین میشود. این شرایط در استانداردهای مختلف بینالمللی تعریف شدهاند و به همین دلیل ممکن است نتایج اعلامی سازندگان بر مبنای استانداردهای متفاوت، تفاوتهایی داشته باشد.
استانداردهای بینالمللی ظرفیت نامی چیلر
برای آنکه ظرفیت اسمی در سراسر جهان قابل مقایسه باشد، تولیدکنندگان از استانداردهای معتبر بینالمللی نظیر AHRI 550/590، EN 14511 و 14825 پیروی میکنند.
AHRI 550/590 (آمریکایی)
استاندارد AHRI 550/590 شرایط آزمون چیلرهای تراکمی را در دمای محیط و دمای آب مشخص تعریف میکند. همچنین نحوه اندازهگیری ظرفیت کامل (Full Load)، ظرفیت در بار جزئی (Part Load) و شاخصهای عملکرد انرژی را تعیین میکند.
EN 14511 و 14825 (اروپایی)
استانداردهای EN 14511 و 14825، روشهای آزمون ظرفیت و کارایی انرژی چیلرها و هیتپمپها را بر اساس شرایط تعریفشده محیطی و عملیاتی مشخص میکنند. مبنای اعلام ظرفیت اسمی در بسیاری از کشورهای اروپایی نیز هستند.
تفاوت شرایط مرجع در استانداردهای اصلی
دانستن اعداد زیر به شما کمک میکند متوجه شوید چرا چیلری که با استاندارد اروپایی ۱۰ تن اعلام شده، در اقلیم ایران افت ظرفیت بیشتری نسبت به مدل مشابه با استاندارد AHRI دارد:

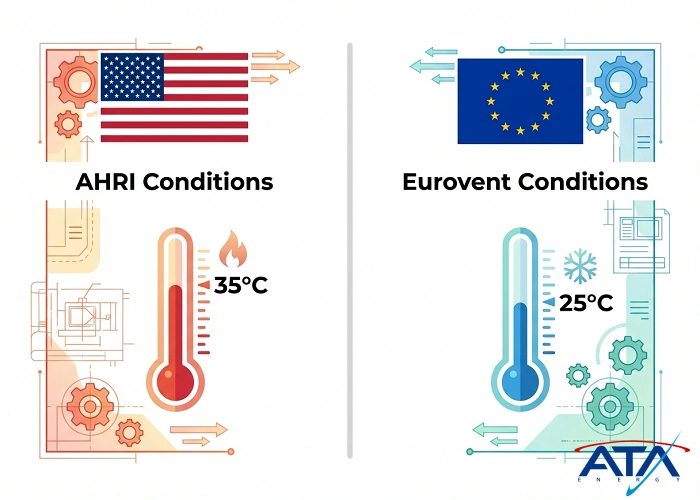

- استاندارد آمریکایی (AHRI): دمای محیط 35°C، آب ورودی 13°C و خروجی 7°C
- استاندارد اروپایی (Eurovent/EN): دمای محیط 25°C، آب ورودی 20°C و خروجی 15°C
استاندارد ظرفیت اسمی چیلر در ایران
در ایران، ظرفیت اسمی اغلب مطابق با استاندارد AHRI اعلام میشود و دمای مرجع آب سرد، معمولاً ۱۲ درجه ورودی و ۷ درجه خروجی در نظر گرفته میشود. این استانداردها کمک میکنند تا انتخاب چیلر بر اساس ظرفیت واقعی و نیاز پروژه دقیقتر انجام شود.
ویژگیهای ظرفیت نامی چیلر
چند ویژگی فنی ظرفیت اسمی که آن را از ظرفیت واقعی متمایز میکند عبارتند از:
- بر اساس دمای استاندارد آب ورودی و خروجی و شرایط محیطی کنترلشده تعیین میشود.
- عددی ثابت و مرجع برای مقایسه تجهیزات و انتخاب اولیه است.
- به تنهایی تضمینکننده عملکرد واقعی در محل پروژه نیست.
مثال عددی ظرفیت اسمی و واقعی چیلر
برای مثال، یک چیلر با ظرفیت اسمی ۳ تن که در آزمایشگاه اروپایی طراحی شده است، در شرایط واقعی با دمای محیط ۳۵ درجه و آب ورودی ۱۳ درجه و آب خروجی ۷ درجه، ظرفیت واقعی حدود ۲٫۲ تن تبرید خواهد بود. این کاهشِ نزدیک به ۲۵٪ نشان میدهد چرا توجه به ظرفیت واقعی ضروری است.
چرا ظرفیت واقعی چیلر، معیار نهایی انتخاب است؟
ظرفیت واقعی مستقیماً بر نتایج زیر اثر میگذارد:
- تامین پایدار سرمایش در شرایط پیک بار
- مصرف واقعی انرژی و هزینههای بهرهبرداری
- عمر مفید تجهیزات و میزان استهلاک سیستم
- رضایت بهرهبردار نهایی از عملکرد سیستم سرمایشی
در واقع، کارایی یک چیلر با توانایی آن در پاسخگویی به بار واقعی و نه صرفاً اعداد درجشده بر روی پلاک فنی سنجیده میشود. برای درک بهتر نحوه تغییر این ظرفیتها در مدلهای مختلف و مشاهده جزئیات عملیاتی، میتوانید کاتالوگ فنی محصولات آتا انرژی را دریافت و بررسی نمایید.
یک اشتباه رایج در انتخاب ظرفیت چیلر
بسیاری از کارفرمایان و طراحان هنگام انتخاب چیلر، فقط به ظرفیت اسمی نگاه میکنند. این دیدگاه میتواند مشکلات زیر را به همراه داشته باشد:
- کمبود سرمایش در پیک بار
- مصرف انرژی بالاتر از حد انتظار
- کاهش عمر تجهیزات و افزایش استهلاک
- نیاز به اورهال یا اصلاح سیستم
۷ عامل مؤثر بر ظرفیت واقعی چیلر
ظرفیت واقعی چیلر تحت تاثیر چند عامل کلیدی زیر قرار دارد که میتوانند عملکرد آن را نسبت به ظرفیت اسمی تغییر دهند:
- شرایط اقلیمی پروژه و دمای محیط: افزایش دما و رطوبت باعث کاهش راندمان کندانسور و کاهش ظرفیت واقعی میشود.

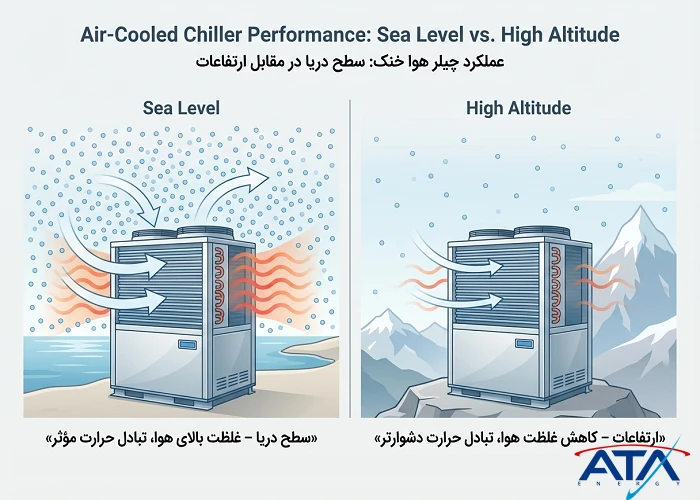

- ارتفاع از سطح دریا: افزایش ارتفاع، غلظت هوا را کاهش داده و انتقال حرارت در کندانسور کمتر میشود.
- دمای واقعی آب رفت و برگشت: تغییر دمای آب ورودی یا خروجی میتواند ظرفیت واقعی را کاهش دهد.
- نوسانات بار سرمایشی: چیلرها بهندرت در بار کامل کار میکنند و تغییر تعداد مصرفکنندگان یا بار روز و شب، ظرفیت واقعی را تحت تأثیر قرار میدهد.
- کیفیت طراحی و نصب سیستم: انتخاب نادرست تجهیزات جانبی، جانمایی نامناسب و خطا در لولهکشی میتواند ظرفیت واقعی را کاهش دهد.
- راندمان واقعی تجهیزات و نگهداری: عملکرد کمپرسور، تمیزی مبدلها و سرویس دورهای، تاثیر مستقیم روی ظرفیت واقعی دارد.
- نوع مبرد و غلظت گلیکول: نوع گاز مبرد و افزودن گلیکول به مدار آب میتواند باعث کاهش جزئی ظرفیت واقعی شود.
چرا کاهش دمای آب ورودی باعث افت ظرفیت میشود؟
کاهش دمای آب ورودی به اواپراتور باعث کاهش اختلاف دمای مؤثر بین مبرد و سیال میشود. در نتیجه:
- میزان انتقال حرارت در اواپراتور کاهش مییابد.
- فشار مکش کمپرسور پایینتر میآید.
- ظرفیت جرمی مبرد کاهش پیدا میکند.
این زنجیره فیزیکی در نهایت موجب کاهش ظرفیت واقعی چیلر خواهد شد.
تأثیر شاخصهای راندمان انرژی (COP و EER) بر ظرفیت واقعی
هرچند ظرفیت و راندمان دو مفهوم جداگانه هستند، اما در عمل رابطه مستقیمی با یکدیگر دارند. در واقع در شرایطی که دمای کندانس افزایش پیدا میکند:
- مقدار COP و EER کاهش مییابد.
- توان مصرفی کمپرسور افزایش مییابد.
- ظرفیت خروجی کاهش پیدا میکند.
بنابراین در پروژههایی که در اقلیم گرم طراحی میشوند، تنها توجه به ظرفیت اسمی کافی نیست و بررسی نمودار عملکرد COP/EER در دمای بالا ضروری است.
تاثیر نوع مبرد در ظرفیت چیلر
نوع گاز مبرد تعیین میکند که برای رسیدن به یک «ظرفیت واقعی» مشخص، چیلر باید با چه «ظرفیت اسمی» طراحی شود. برای مثال، در یک ظرفیت ثابت، مبرد R134a نسبت به R22 به کمپرسور بزرگتر و کندانسور وسیعتری نیاز دارد. بنابراین، انتخاب مبرد مستقیماً بر ابعاد فیزیکی و قیمت نهایی دستگاه در ظرفیت واقعی یکسان تأثیرگذار است.
نکته محاسباتی گلیکول
از آنجایی که ظرفیت گرمایی ویژه گلیکول کمتر از آب خالص است، افزودن آن به مدار، انتقال حرارت را کاهش میدهد. بهطور معمول، به ازای هر ۱۰٪ افزایش غلظت گلیکول، حدود ۱٪ از ظرفیت واقعی چیلر کاسته میشود. این موضوع در پروژههایی که نیاز به دمای زیر صفر یا حفاظت در برابر انجماد دارند، حتماً باید در محاسبات Oversize لحاظ گردد.
پروفایل بار واقعی ساختمان (Load Profile) و تأثیر آن بر ظرفیت
در اغلب ساختمانها، چیلر کمتر از ۳۰٪ زمان بهرهبرداری در بار کامل کار میکند. بنابراین باید بررسی شود:
- بیشترین بار همزمان چقدر است؟
- آیا بار به صورت یکنواخت است یا نوسانی؟
- آیا تنوع بار (Load Diversity) بین فضاها وجود دارد؟
در پروژههایی با بار نوسانی بالا، استفاده از چیلر مدولار یا سیستم چند کمپرسوره باعث تطابق بهتر ظرفیت واقعی با بار مصرفی میشود و از کاهش راندمان در بار جزئی جلوگیری میکند.
آیا ظرفیت واقعی چیلر قابل اندازهگیری است؟
بله. با اندازهگیری دبی آب و اختلاف دمای رفت و برگشت و محاسبه بر اساس فرمول استاندارد زیر میتوان ظرفیت واقعی چیلر را مشخص کرد:
Q = m × Cp × ΔT
محاسبه ظرفیت واقعی چیلر
مراحل محاسبه ظرفیت واقعی چیلر به شکل ساده و کاربردی شامل موارد زیر است:
- دادههای مورد نیاز: دمای آب ورودی و خروجی، شدت جریان آب
- محاسبه ظرفیت برودتی: بر اساس اختلاف دما و جریان آب، ظرفیت واقعی بر حسب BTU/hr یا تن تبرید محاسبه میشود.
- در نظر گرفتن ضریب اطمینان (Oversize): معمولاً ۱۰ تا ۲۰ درصد ظرفیت بالاتر از مقدار محاسبهشده در نظر گرفته میشود تا عملکرد مطلوب چیلر در شرایط واقعی بهرهبرداری تضمین شود.
روشهای محاسبه ظرفیت اسمی چیلر
پس از محاسبه ظرفیت واقعی، ظرفیت اسمی معمولاً به ۲ روش زیر تعیین میشود:
- روش سرانگشتی: با ضرب ظرفیت واقعی در ضریب ۱٫۱ تا ۱٫۲، ظرفیت اسمی اولیه بدست میآید تا چیلر در شرایط پیک بار نیاز پروژه را تامین کند.

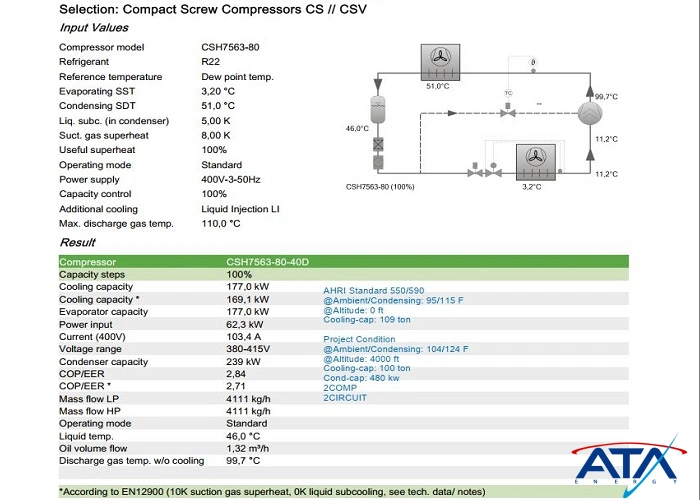

- روش دقیق نرمافزاری: برای پروژههای خاص، نرمافزار کمپرسور و طراحی مدار بر اساس ظرفیت واقعی، نوع کمپرسور، نوع مبرد و شرایط پروژه، ظرفیت اسمی و شماره مدل دقیق را مشخص میکند.
ضریب افزایش ظرفیت اسمی بر اساس ظرفیت واقعی و پروژه
برای اطمینان از تامین سرمایش در شرایط واقعی، ظرفیت اسمی اغلب با ضریب ۱٫۲ (۲۰٪ بیشتر از ظرفیت واقعی) تعیین میشود. البته در پروژههای خاص و با توجه به نوع مبرد، نوع کمپرسور و شرایط محیطی، این ضریب میتواند تا ۱٫۵، ۱٫۷ یا حتی ۲ افزایش یابد.
به طور مثال اگر ظرفیت واقعی چیلر ۱۰ تن باشد، ظرفیت اسمی معمولاً ۱۲ تن در نظر گرفته میشود و در برخی پروژهها ممکن است تا ۲۰ یا ۲۵ تن افزایش یابد.
جهت اطلاع از جزئیات دقیق محاسبه، میتوانید مقاله محاسبه ظرفیت چیلر را مطالعه کنید.
تفاوت ظرفیت واقعی در انواع چیلرها
تکنولوژی فشردهسازی و نوع سیستم کندانسور، تعیینکننده میزان حساسیت چیلر به تغییرات محیطی است. به عبارت دیگر، فاصله میان ظرفیت اسمی و واقعی در هر چیلر، بسته به طراحی آن متفاوت است. در ادامه، رفتار عملیاتی رایجترین انواع چیلرها را بررسی میکنیم:
- چیلر تراکمی هوا خنک: ظرفیت واقعی این چیلرها به شدت تحت تاثیر دمای محیط و جریان هوا قرار دارد و در مناطق گرم و مرطوب معمولاً کمتر از ظرفیت اسمی عمل میکند.
- چیلر آب خنک: ظرفیت واقعی چیلرهای آب خنک بیشتر به دمای آب سرد و عملکرد برج خنککننده وابسته است و تغییرات اقلیمی تاثیر کمتری نسبت به چیلر هوا خنک دارند.
- چیلر مدولار: در سیستمهای مدولار، چند واحد کوچک به صورت همزمان یا جداگانه کار میکنند تا ظرفیت واقعی دقیقاً با بار واقعی مطابقت داشته باشد.
- چیلر صنعتی: چیلرهای صنعتی معمولاً برای پروژههای بزرگ و با نیاز سرمایشی بالا طراحی شدهاند و ظرفیت واقعی آنها تا حد زیادی تحت تأثیر بار عملیاتی و شرایط محیطی است.
- چیلر پیستونی: ظرفیت واقعی چیلرهای پیستونی میتواند در بار جزئی و تغییرات دمایی کاهش پیدا کند.

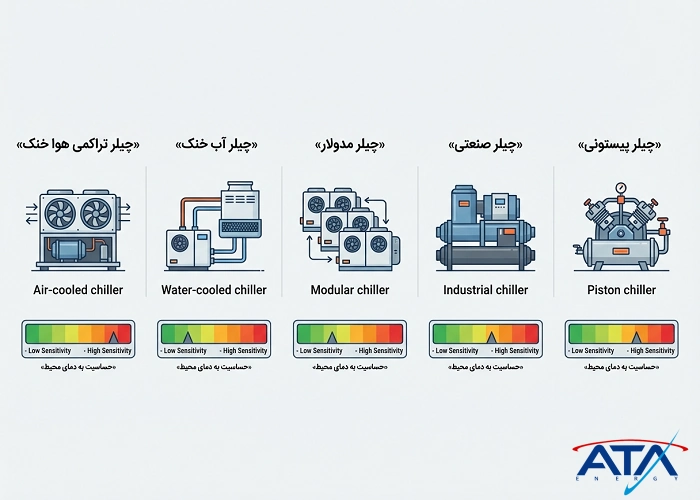

یک اینفوگرافیک جامع که آیکون انواع چیلر را کنار هم قرار داده و زیر هر کدام میزان حساسیت آنها به دمای محیط را با رنگبندی (سبز تا قرمز) مشخص کند.
خرید چیلر
شرکت آتا انرژی با ۱۰ سال سابقه اجرایی، رتبه پیمانکاری تأسیسات و تجهیزات، رتبه نفت و گاز و گواهینامه HSE، مرجعی معتبر در تولید و فروش تجهیزات تهویه مطبوع از جمله چیلر است.
محصولات ما با ۱۰ سال خدمات پس از فروش عرضه شده و کارشناسان مجموعه با تحلیل دقیق «ظرفیت واقعی» و نیازسنجی فنی، اقتصادیترین راهکار را برای پروژههای مسکونی و صنعتی پیشنهاد میدهند.
جهت آشنایی با انواع چیلر و دریافت قیمت روز، میتوانید به صفحه زیر مراجعه کنید.
سوالات متداول
۱. آیا ظرفیت واقعی چیلر همیشه کمتر از ظرفیت اسمی است؟
در بیشتر پروژهها بله؛ بهویژه در اقلیمهای گرم. اما در شرایط خنکتر از حالت استاندارد ممکن است کمی بیشتر هم باشد.
۲. چرا چیلر با ظرفیت ۱۰۰ تن در عمل کمتر خنک میکند؟
چون عدد ۱۰۰ تن معمولاً ظرفیت اسمی است و عواملی مثل دمای محیط، ارتفاع و شرایط بهرهبرداری روی خروجی واقعی تأثیر میگذارند.
۳. کدام چیلرها بیشتر دچار اختلاف ظرفیت میشوند؟
چیلرهای هوا خنک بیشتر تحت تاثیر دمای محیط هستند و معمولا اختلاف بیشتری نسبت به آبخنک دارند.
۴. آیا انتخاب چیلر با ظرفیت بالاتر از نیاز (Oversize)، منطقی است؟
اورسایز محدود (۱۰ تا ۲۰ درصد) منطقی است، اما بزرگ گرفتن بیشازحد باعث افزایش مصرف انرژی، کاهش راندمان و آسیب به کمپرسورهای چیلر میشود.
۵. نگهداری صحیح چه تاثیری بر ظرفیت واقعی چیلر دارد؟
رسوب، آلودگی مبدلها و سرویس نشدن دورهای میتواند باعث افت محسوس ظرفیت واقعی چیلر شود.
۶. در ایران معمولاً ظرفیت چیلرها بر اساس کدام استاندارد اعلام میشوند؟
در بازار تهویه مطبوع ایران، اکثر سازندگان معتبر از شرایط مرجع استاندارد آمریکایی (آب خروجی ۷ درجه سانتیگراد) استفاده میکنند. با این حال، همواره توصیه میشود در هنگام بررسی کاتالوگها، حتماً «شرایط دمایی محیطی» که ظرفیت بر اساس آن نوشته شده را چک کنید تا دچار اشتباه در محاسبات نشوید.
جمع بندی
در مجموع، با توجه به تأثیر مستقیم عواملی نظیر دمای محیط، ارتفاع از سطح دریا و راندمان مبرد بر عملکرد نهایی، انتخاب چیلر باید بر مبنای تحلیل دقیق شرایط و تعیین ظرفیت واقعی انجام شود. نادیده گرفتن این مساله، نتیجهای جز افزایش مصرف انرژی، استهلاک زودهنگام کمپرسور و عدم تأمین سرمایش در پیک بار تابستان نخواهد داشت.
در پایان نیز اگر در حال بررسی یا خرید چیلر برای پروژه خود هستید، پیشنهاد میکنیم پیش از تصمیمگیری نهایی، جهت تعیین ظرفیت واقعی مورد نیاز پروژه خود با کارشناسان آتا انرژی تماس بگیرید و مشاوره رایگان فنی دریافت کنید. همچنین میتوانید سوالاتتان را در بخش نظرات مطرح کنید تا در کمتر از ۲۴ ساعت پاسخ خود را بگیرید.
